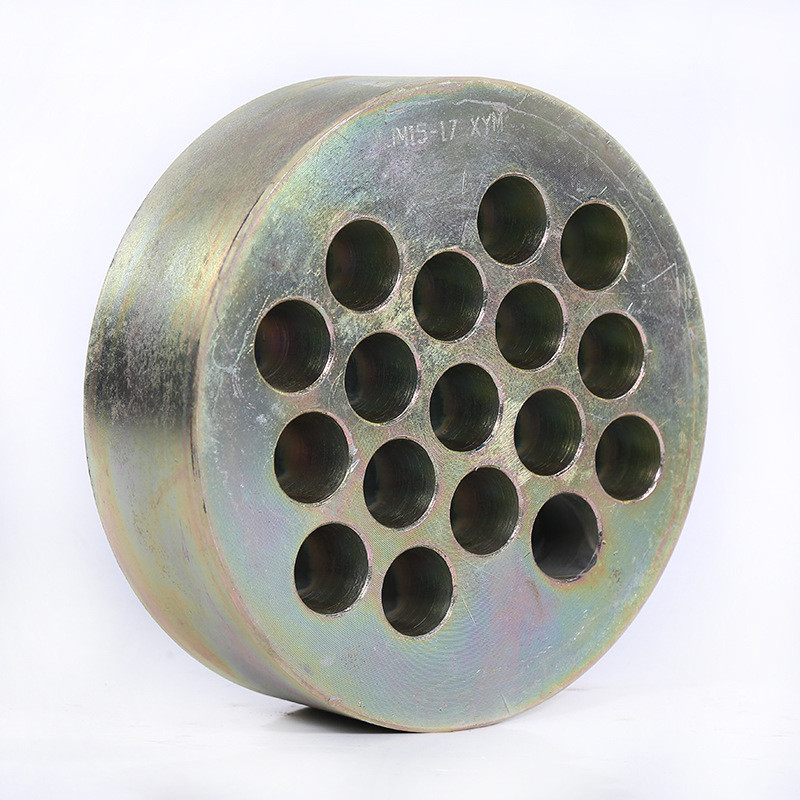

Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

لنگر فشار پست با لنگر چند سوراخ برای کابل سیم فولادی 12.7 / 15.2 / 17.8mm

محصولات - لوازم جانبی لنگر
  • برجسته کردن

    لنگر کششی کابل سیم فولادی,لنگر کششی چند سوراخ,17لوازم جانبی لنگر.8mm

    ,

    Multi Hole Post Tension Anchor

    ,

    17.8mm Anchor Accessories

  • اتوماسیون
    نیمه خود کار
  • PC Strand
    1-15 سوراخ
  • شکل محصول
    گرد
  • فرم گوه ای
    2 چیپ یا 3 چیپس
  • درخواست
    پل
  • مواد
    فولاد آلیاژ
  • محل منبع
    CN
  • نام تجاری
    ZT
  • گواهی
    CE; ISO
  • قیمت
    negotiable
  • زمان تحویل
    1 هفته
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

لنگر فشار پست با لنگر چند سوراخ برای کابل سیم فولادی 12.7 / 15.2 / 17.8mm

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
دریافت قیمت اکنون تماس بگیرید



کابل سیم فولادی چند سوراخ 12.7/15.2/17.8mm



لنگر یک دستگاه لنگرگیری دائمی است که در بتن پیش فشار استفاده می شود که برای اعمال نیروی انقباض تولید شده توسط تاندون های پیش فشار به ساختار ضروری است.ابزار لنگر در ساختارهای پس از تنش یا اجزای می تواند ظرفیت حمل پل را بهبود بخشد، طول آن را افزایش می دهد و وزن آن را کاهش می دهد با حفظ تنش تاندون های پیش فرض شده و انتقال آن به داخل بتن.



لنگر فشار پست با لنگر چند سوراخ برای کابل سیم فولادی 12.7 / 15.2 / 17.8mm 0



درخواست



تعویض پل، تقویت پل و ساختمان، مهندسی تقویت فولادی، ساخت و ساز سایت های پرسترس، کابل های ایستاده، کابل های تعویض، اتصال شهری، راه آهن سبک،ساختمان بلند، حفاظت از آب و سد برق آبی، اسکله بندری، لنگر اندازی محافظت از شیب سنگ، لنگر اندازی سقف تونل معدن، ساخت برج، بلند کردن سنگین و غیره



لنگر فشار پست با لنگر چند سوراخ برای کابل سیم فولادی 12.7 / 15.2 / 17.8mm 1



پارامتر لنگر مسطح گرد پس از تنش



داده های فنی YJM13 Anchorage
مشخصات سر لنگر صفحه ی حامل لوله تقویت مارپیچ جک استرس زا
ΦA ب مربع گرد ΦE ((ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 ۲۷۵×۲۹۰ 100 290 60 18 6 YDC4000
داده های فنی YJM15 Anchorage
مشخصات سر لنگر صفحه ی حامل لوله تقویت مارپیچ جک استرس زا
ΦA ب مربع گرد ΦE
(ID)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



طبقه بندی لنگر


(1) لنگر گرد
مدل مشخصات به عنوان YJM15-N (YM15-N) یا YJM13-N (YM13-N) نشان داده می شود؛ این نوع لنگر دارای عملکرد خود لنگرگذاری عالی است.


(2) لنگر صاف
مدل مشخصات به این شکل بیان شده است: BJM15-N (BM15-N) یا BJM13-N (BM13-N) (B، اولین حرف پینین چینی برای لنگرهای صاف، نشان دهنده معنای لنگرهای صاف است)لنگرهای مسطح عمدتا برای پل ها استفاده می شودسطح افقی پیش از فشار، صفحه سوراخ و گره جعبه با ارتفاع پایین تضمین توزیع فشار یکنواخت و مناسب در حالی که همچنین ضخامت ساختار را کاهش می دهد.



(3) لنگر بسته شده

(تکنیک پایانی ثابت) مدل مشخصات به عنوان JYM15-N (YMP15-N) یا JYM13-N (YMP13-N) نشان داده می شود.مناسب برای مواردی است که استرس طراحی در انتهای قطعه بالا باشد یا فضای انتهای آن محدود باشد.. این دستگاه استفاده می کند اکستروژن. ماشین آستین فشرده سازی را به سیم رشته ای اعمال می کند. آن را از قبل در بتن قرار داده و به صورت مورد نیاز جمع آوری می شود. پس از اینکه بتن به قدرت مشخص تنظیم شده است.,کشيده شده.

لنگر فشار پست با لنگر چند سوراخ برای کابل سیم فولادی 12.7 / 15.2 / 17.8mm 2









نکات مربوط به تنش قبل از فشار



(1) هنگام برش دنده های پیش فشار، از یک اره چرخ آسیاب به جای برش قوس استفاده کنید.

(2) هنگامی که رشته های فولادی به هم بسته می شوند، باید یک به یک صاف شوند، به صورت بسته بندی و بدون اختلال.لنگرگیری استروژ یا تکه ای در انتهای ثابت رشته فولادی باید با صفحه ی حامل و تقویت مارپیچ از قبل جمع شود..

(3) تجهیزات و ابزار مورد استفاده برای پیش فشار باید به طور مداوم نگهداری و کالیبراسیون شوند.

(4) قبل از فشار دادن تاندون های پیش فشار، نتیجه آزمایش قدرت و فشرده سازی بتن باید ارائه شود.هنگامی که مقاومت فشنی بتن با معیارهای طراحی مطابقت داشته باشد و حداقل 75 درصد از درجه مقاومت طراحی شده باشد، می توان از پیش فشار استفاده کرد.
(5) قبل از فشار دادن تاندون های پیش کششی، سطح صفحه حامل را پاک کنید و بتن پشت آن را بررسی کنید. قبل از فشار دادن، هر حفره ای را در بتن با سنگ شکن اپوکسی تعمیر کنید.

(6) هنگامی که لنگر نصب می شود، صفحه لنگر باید راست باشد، کلیپ باید محکم شود و موقعیت کلیپ باید یکنواخت باشد؛ با این حال،کلیپ نباید هنگام محکم کردن کلیپ بیش از حد محکم شود تا از آسیب دیدن آن جلوگیری شود..


برچسب ها:

لوازم جانبی لنگر چند سوراخ پیش تنیده

لنگرهای مسطح گرد پس تنش

لنگر پیش تنیده کابل رشته کامپیوتر
