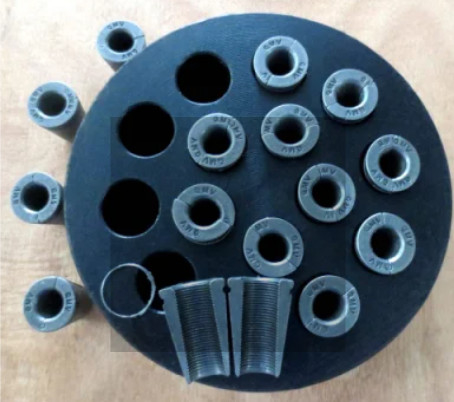

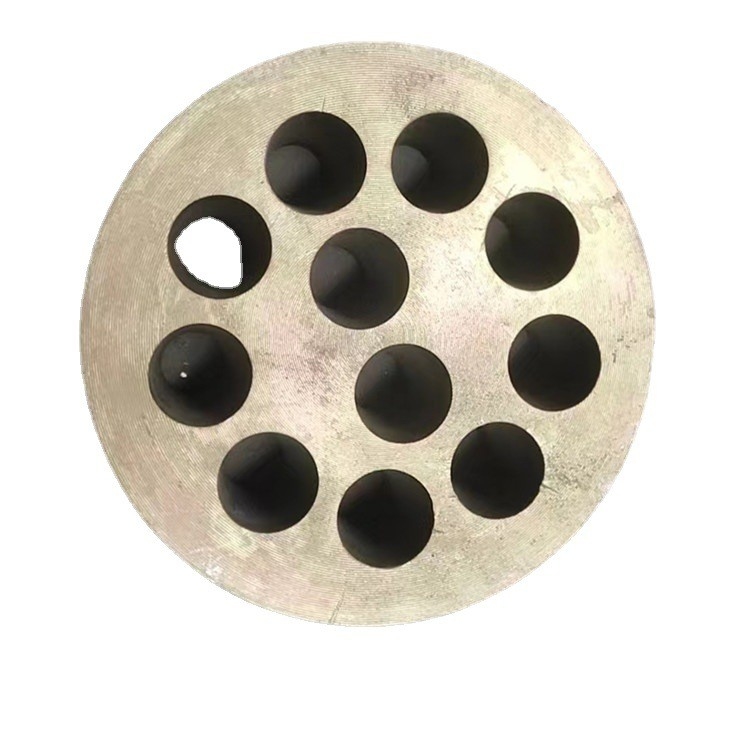

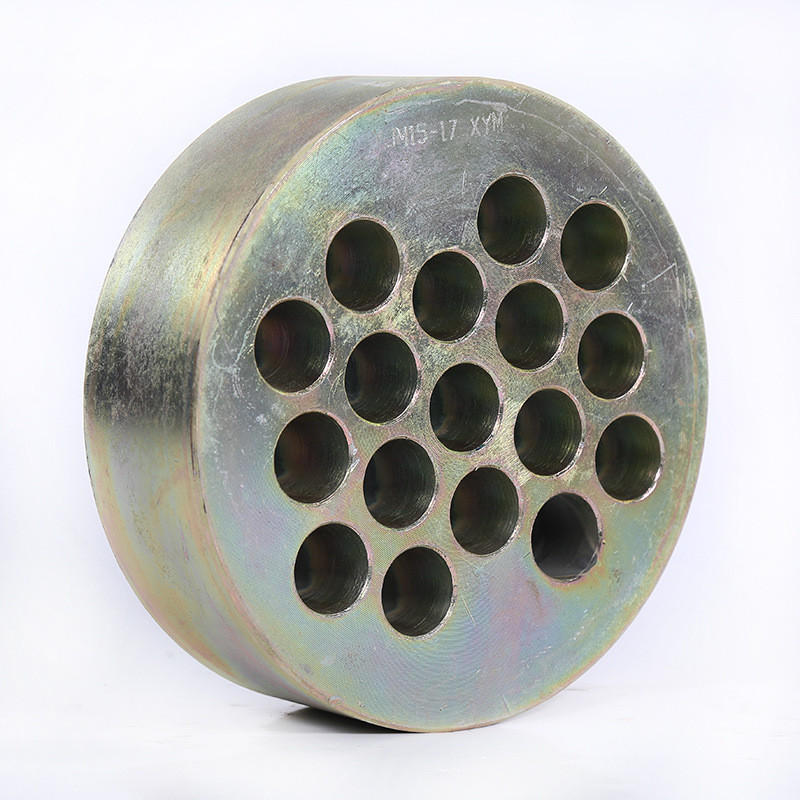

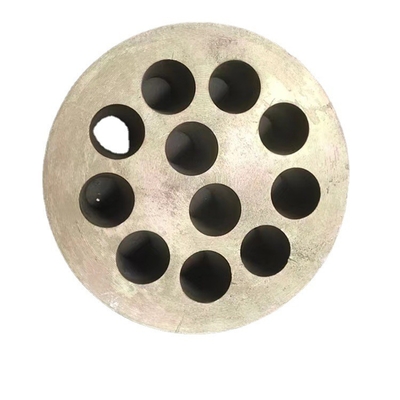

3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage

3 سوراخ 4 سوراخ 5 سوراخ لنگر لنگر 15.24mm 12.7mm لنگر گرد

محصولات - لوازم جانبی لنگر
  • برجسته کردن

    کوپلر انکوریج 5 سوراخ

    ,

    کوپل لنگر 15.24 میلی متری

    ,

    انکراژ گرد 12.7 میلی متر

  • اتوماسیون
    نیمه خود کار
  • PC Strand
    1-15 سوراخ
  • بسته حمل و نقل
    جعبه چوبی
  • فرم گوه ای
    2 چیپ یا 3 چیپس
  • گواهی
    CE; ISO
  • مواد
    آهن انعطاف پذیر
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • ضمانتنامه
    یک سال
  • محل منبع
    چین
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE; ISO
  • مقدار حداقل تعداد سفارش
    1
  • زمان تحویل
    7-15 روز
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

3 سوراخ 4 سوراخ 5 سوراخ لنگر لنگر 15.24mm 12.7mm لنگر گرد

  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
دریافت قیمت اکنون تماس بگیرید

کوپل لنگر 15.24 12.7 میلی متر لنگر گرد 3 سوراخ، 4 سوراخ، 5 سوراخ



پارامتر فنی لنگر پیش تنیده تجهیزات کششی پل

اطلاعات فنی YJM13 Anchorage
مشخصات سر لنگر صفحه بلبرینگ مجرا تقویت مارپیچی استرس جک
ΦA ب مربع گرد ΦE(ID) ΦF اچ ΦG ن
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
اطلاعات فنی YJM15 Anchorage
مشخصات سر لنگر صفحه بلبرینگ مجرا تقویت مارپیچی استرس جک
ΦA ب مربع گرد ΦE
(شناسه)		 ΦF اچ ΦG ن
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



معرفی لنگر پیش تنیده تجهیزات کششی پل



انکراژ به دستگاه لنگر دائمی اطلاق می شود که در بتن پیش تنیده استفاده می شود.این یک ابزار لنگر در یک سازه یا جزء پس تنیده برای حفظ کشش تاندون پیش تنیده و انتقال آن به داخل بتن است.به آن لنگر پیش تنیده نیز می گویند.ابزار.
انکرها را می توان بر اساس نوع استفاده به دو دسته تقسیم کرد:
(1): یک ابزار لنگر که در انتهای تاندون پیش تنیدگی نصب می شود و می تواند همیشه تاندون پیش تنیدگی را در حالت لنگر در طول فرآیند کشش تاندون پیش تنیدگی نگه دارد.
لنگرهای انتهایی کششی را نیز می توان به لنگرهای گیره ای (YJM) برای کشش رشته های فولادی پیش تنیده، لنگرهای مخروطی فولادی (GZM) برای کشش سیم های فولادی با استحکام بالا، لنگرهای سر پایه (DM) برای کشش سیم فولادی با مقاومت بالا پس از هدینگ تقسیم کرد. مهره (YGM) برای کشش میلگرد پایان نورد، لنگر سرد ریخته گری (LMZ) برای کشش دسته های سیم موازی چند رشته ای، و غیره. انواع مختلف.
(2) لنگر با انتهای ثابت: لنگر نصب شده در انتهای تاندون پیش تنیده، معمولاً در بتن تعبیه شده و برای کشش استفاده نمی شود، همچنین به عنوان لنگر فشاری یا انکر P شناخته می شود.



3 سوراخ 4 سوراخ 5 سوراخ لنگر لنگر 15.24mm 12.7mm لنگر گرد 0

عملکرد خطای خود خوب، ساخت و بهره برداری راحت، ضریب راندمان لنگر بالا و قابلیت اطمینان دارد.

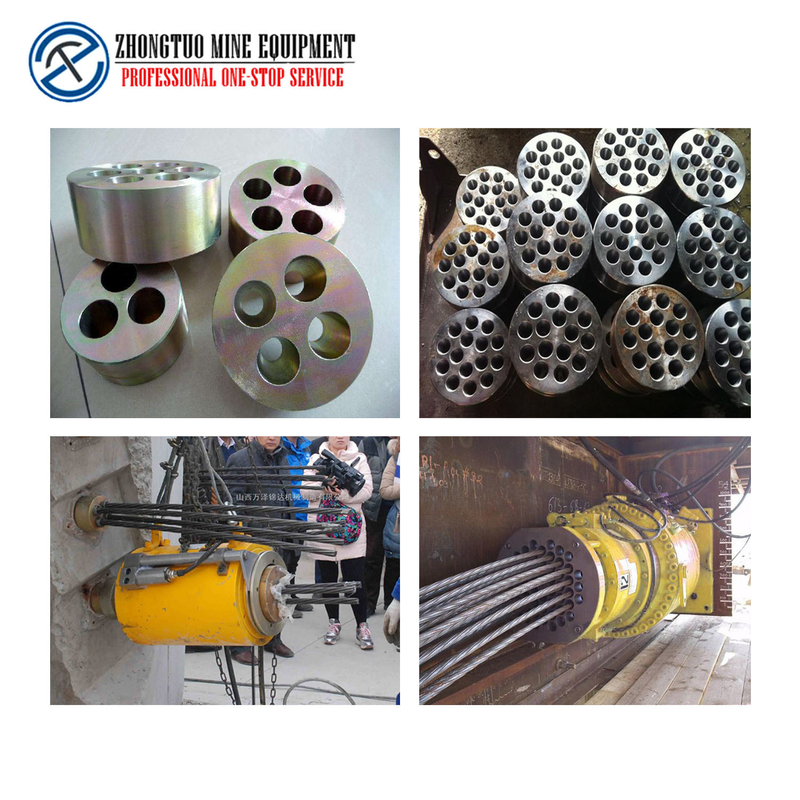

زمینه های کاربردی لنگر پیش تنیده پس کشیده
(1).برای ساختمان ها: مسکن، ساختمان های تجاری، ساختمان های بلند.
(2).برای مهندسی شهری: راه‌آهن، بزرگراه، راه‌سرعت سریع بالای سر، راه مترو، راه‌آهن پرسرعت و غیره.
(3).برای پروژه ها: معدن، شمع بندی، فونداسیون، تقویت شیب و سنگ، ایستگاه برق آبی، مهندسین لنگر، پروژه های حفاظت از آب، مخزن نفت یا گاز و غیره.



3 سوراخ 4 سوراخ 5 سوراخ لنگر لنگر 15.24mm 12.7mm لنگر گرد 1



ویژگی های لنگرهای چند رشته ای

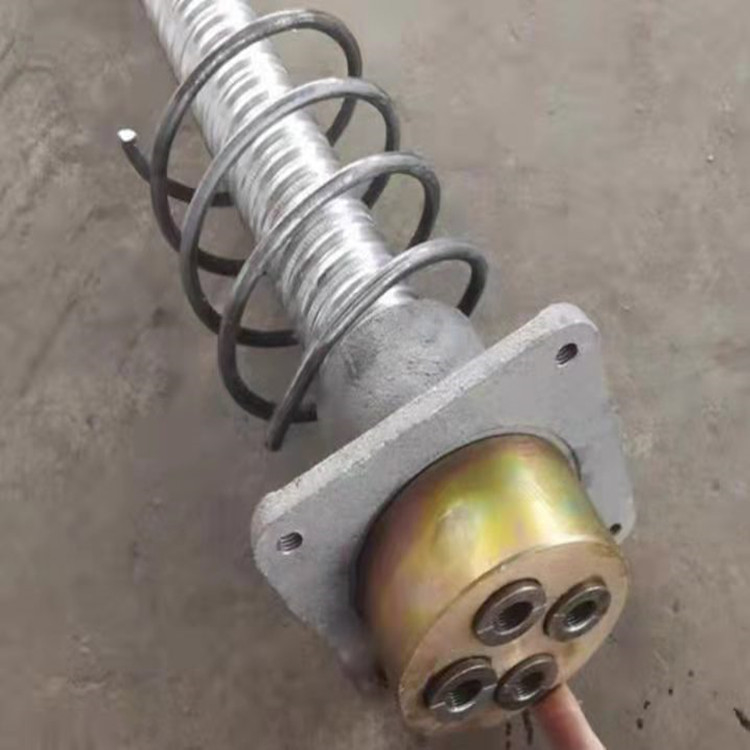

سیستم لنگر YJM از یک سیستم لنگر انتهایی تحت فشار (شامل سر/بلوک های لنگر انتهایی تحت فشار، گوه های لنگر، صفحه یاتاقان لنگر، حلقه های تقویت کننده فولادی مارپیچی) و سیستم لنگر بن بست (پایان ثابت) (شامل لنگر انتهای بن بست، گوه های لنگر، صفحه، حلقه های تقویت کننده فولادی مارپیچی).این به طور گسترده در ساخت و ساز پیش تنید و پس تنش استفاده می شود.



مزایای لنگرهای چند رشته ای



(1).نوع: تک سوراخ، چند سوراخ؛دایره ای، تخت.

(2).قطعات: حلقه لنگر / صفحه، گوه، صفحه پایه و غیره.

(3).دارای راندمان لنگر بالا و عملکرد بسیار خوب است.

(4).ما می توانیم انواع تجهیزات لنگر و پیش تنیده را با توجه به نیاز و نقشه های شما تولید کنیم.

3 سوراخ 4 سوراخ 5 سوراخ لنگر لنگر 15.24mm 12.7mm لنگر گرد 2

نکات گرم
1. لنگرها باید به درستی نگهداری شوند و زنگ زدگی، آب و سایر موارد مورد استفاده در آن وجود نداشته باشد.
2. قبل از استفاده روی سطح بیرونی گیره ابزار و سطح داخلی سوراخ مخروطی صفحه لنگر روان کننده بمالید و اغلب زباله های سطح گیره را جدا کنید.
3. در هنگام کشش باید اقدامات ایمنی انجام شود و هیچکس نمی تواند پشت جک کششی بایستد.
4. سیستم لنگر باید با هم استفاده شود و نمی توان آن را با سیستم های دیگر مخلوط کرد.
