Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply

پس از تنش دور لنگر مسطح سوراخ های متعدد مشخصات چندگانه عرضه مقادیر بزرگ

محصولات - لوازم جانبی لنگر
  • برجسته کردن

    لنگر چند سوراخ آهن نرم,لنگر مسطح بعد از تنش

    ,

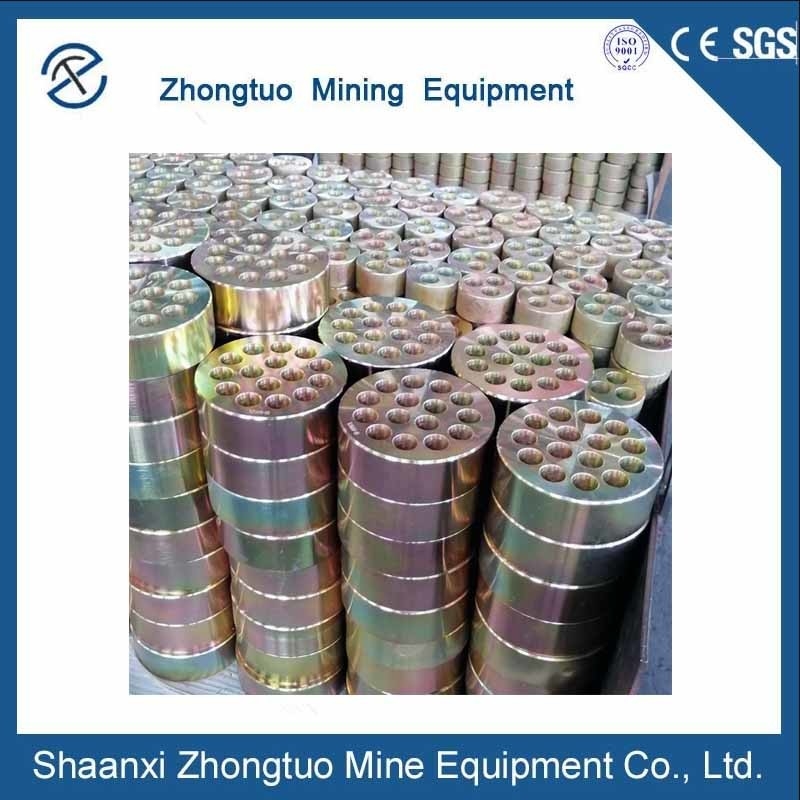

    Post Tension Round Flat Anchor

  • PC Strand
    1-15 سوراخ
  • بسته حمل و نقل
    جعبه چوبی
  • گواهی
    CE; ISO
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • تضمین
    یک سال
  • مواد
    آهن انعطاف پذیر
  • محل منبع
    CN
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE, ISO and SGS
  • قیمت
    negotiable
  • زمان تحویل
    1-2 هفته
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

پس از تنش دور لنگر مسطح سوراخ های متعدد مشخصات چندگانه عرضه مقادیر بزرگ

  • Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply
دریافت قیمت اکنون تماس بگیرید
لنگر انداختن چيست؟



لنگر اندازیک مکانیسم لنگرگیری دائمی است که در بتن پیش فشار استفاده می شود که در اعمال نیروی انقباض تولید شده توسط تاندون های پیش فشار به ساختار بسیار مهم است.ابزار لنگر در ساختارهای پس از تنش یا اجزای می تواند ظرفیت حمل پل را بهبود بخشد، طول آن را افزایش می دهد و وزن آن را کاهش می دهد با حفظ تنش تاندون های پیش فرض و انتقال آن به داخل بتن.



پس از تنش دور لنگر مسطح سوراخ های متعدد مشخصات چندگانه عرضه مقادیر بزرگ 0



مشخصات لنگر مسطح گرد پس از تنش





داده های فنی YJM13 Anchorage
مشخصات سر لنگر صفحه ی حامل لوله تقویت مارپیچ جک استیسینگ
ΦA ب مربع گرد ΦE ((ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 ۲۷۵×۲۹۰ 100 290 60 18 6 YDC4000
داده های فنی YJM15 Anchorage
مشخصات سر لنگر صفحه ی حامل لوله تقویت مارپیچ جک استرس زا
ΦA ب مربع گرد ΦE
(ID)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



استفاده از لنگر پل



پل های بزرگراه، پل های راه آهن، تقاطع های شهری، ریل های سبک شهری، ساختمان های بلند، حفاظت از آب و سد های برق آبی، ترمینال های بندری، لنگرگذاری حفاظت از شیب سنگ،تقویت پایه، سقف معدن تونل، سقف لنگر، شبکه پیش فشار، مترو، ساختمان های بزرگ، سالن ها، کارگاه انبار، ساختمان برج، بلند کردن سنگین، حرکت متناوب فیلم کششی، پل و تونل،کانتینرها و کشتی های بزرگ، خوابگاه ها، جایگزینی پل پشتیبانی.



طبقه بندی لنگرگاه پل



1لنگر پایان تنش: لنگر تنشی که در انتهای یک رشته وارد می شود، همچنین به عنوان لنگر پیش تنش (لنگر گرد، لنگر صاف) شناخته می شود.
(1) لنگر گرد: عملکرد لنگرگذاری و خود لنگرگذاری خوبی را فراهم می کند.
لنگر گرد دارای بازار خوبی است و یکبار مصرف می شود و تنش عمومی از یک جک سوراخ استفاده می کند.
2) لنگرهای مسطح: لنگرهای مسطح در درجه اول برای پیش کشش جانبی در عرشه های پل استفاده می شوند.
سلاخ های توخالی و گیره های جعبه با ارتفاع پایین، توزیع یکسانی و مناسب تری از استرس ها را تضمین می کنند و ساختار را بهبود می بخشند.
2: لنگر پایان ثابت: در انتهای مخالف سیم رشته ای نصب شده است، به طور معمول در بتن دفن شده است و نیازی به لنگر پایان کش (لنگر P) ندارد.لنگرهای نوع P گاهی اوقات به عنوان لنگرهای فشرده شناخته می شوند.





پس از تنش دور لنگر مسطح سوراخ های متعدد مشخصات چندگانه عرضه مقادیر بزرگ 1



روش های ساخت و نصب لنگرگاه عمومی



روش ساخت و نصب لنگرگاه شامل قرار دادن مقدار کمی مواد منفجره در پایین سوراخ است.گسترش آن به شکل کروی پس از ساخت و نصب چندین لنگر، و در نهایت قرار دادن مواد منفجره در ساخت و نصب لنگر. در مقایسه با ساخت و نصب لنگر سوراخ،این روش مزایایی دارد:: اثر ساخت و نصب لنگرگذاری خوب، کارایی کار بالا، پیشرفت سریع و مصرف انفجاری کم.این روش به طور معمول برای ایجاد و نصب لنگرهای پای کوتاه برای پایه های کم عمق استفاده می شود.



نکاتی در مورد لنگر انداختن


1لنگرها باید با دقت نگهداری شوند، بدون زنگ، آب یا سایر وسایل مورد استفاده.
2. قبل از استفاده از کلیپ ابزار، سطح بیرونی و سطح داخلی سوراخ مخروط صفحه لنگر را روان کنید و به طور منظم خاک را از سطح کلیپ حذف کنید.
3احتیاط های ایمنی باید در طول کشش رعایت شود و هیچ کس نباید پشت جک کشش ایستاد.
4سیستم لنگر باید به صورت مشترک استفاده شود و نمی تواند با سیستم های دیگر ترکیب شود.
