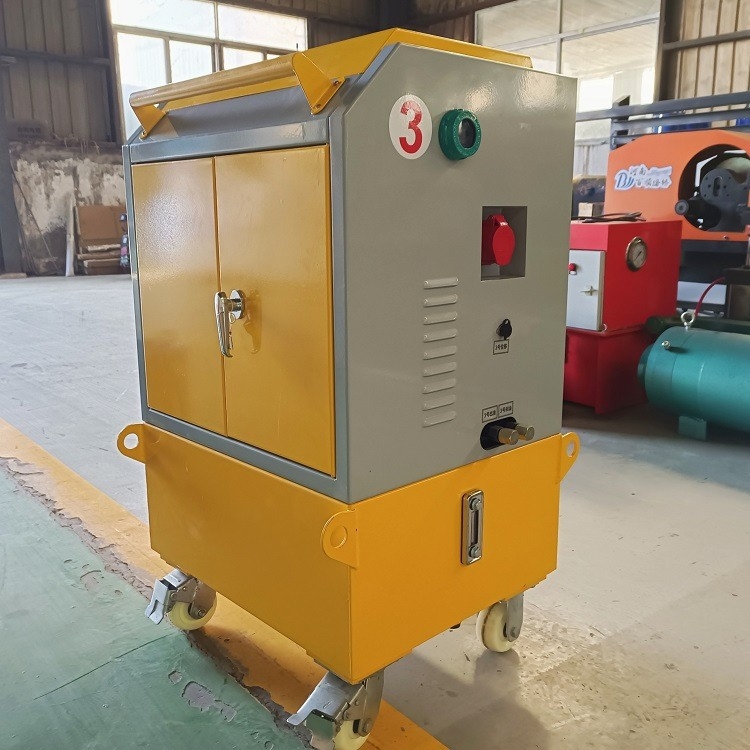

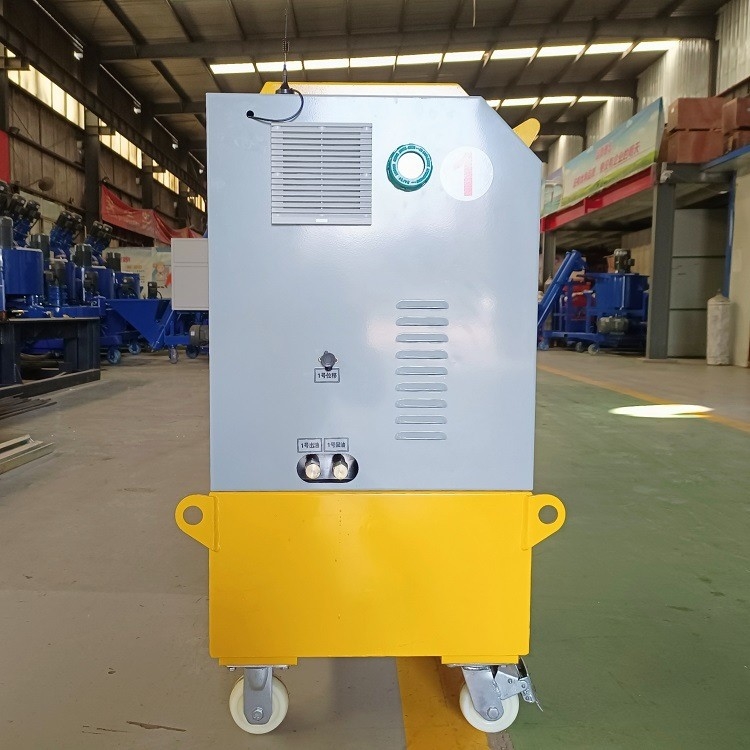

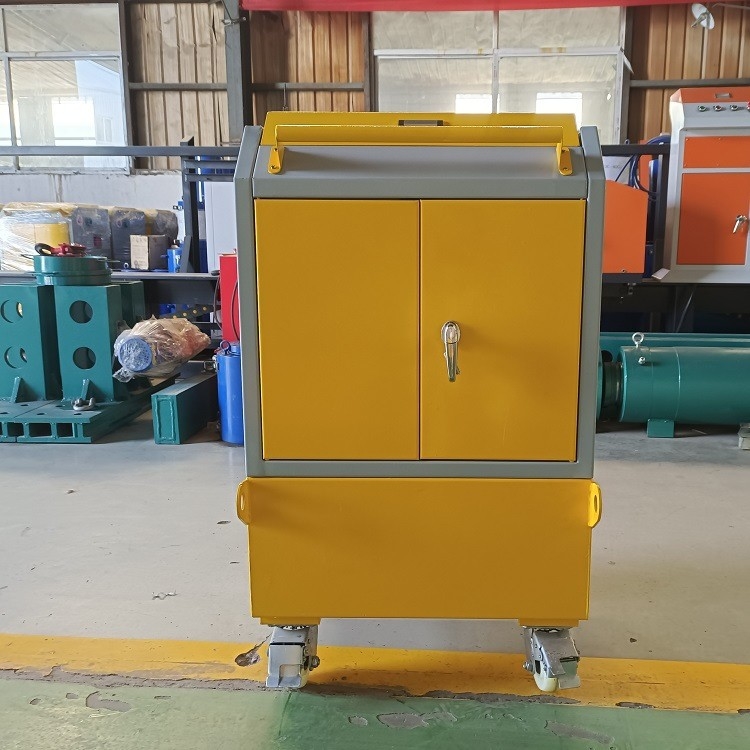

جک CNC سیستم تنش هوشمند
,جک CNC پیش تنیده
,جک CNC ساختمانی
-
مدلSKYB-50-1؛ SKYB-50-II
-
کاربردساخت و ساز
-
ماژول کنترلیک کنترل چهار
-
موتور4 کیلو وات
-
روش نمایش10.1
-
پمپ روغن2 لیتر در دقیقه
-
TypeIntelligent tensioning system
-
اندازه600*500*1050 میلی متر
-
محل منبعچین
-
نام تجاریZHONGTUO
-
گواهیCE; ISO
-
مقدار حداقل تعداد سفارش1 کامپیوتر
-
جزئیات بسته بندیجعبه ی چوبی
-
زمان تحویل7-15 روز
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram
جک CNC سیستم تنش هوشمند پیش تنیده برای ساخت
عملکرد صفحه کنترل کششی
(1) نوع و نوع پرتو را برای کشش انتخاب کنید.
(2) وارد لیست وظایف کشش شوید، تعیین کنید که آیا شماره تیر، نوع تیر و شماره پایه با موارد صادر شده مطابقت دارد یا خیر، و سپس تیرهای فولادی را که باید کشیده شوند بررسی کنید و برای ورود به رابط کنترل کشش روی OK کلیک کنید.
(3) پس از وارد کردن، اگر داده های کشش پس از نصب جک درست باشد، کابینه کنترل اصلی ابتدا دکمه [Oil Pump] را فشار می دهد تا موتور ایستگاه پمپ روشن شود و شروع به چرخش می کند، سپس دکمه عملکرد کشش را کلیک می کند. روی صفحه اصلی و دکمه را در رابط تازه باز شده فشار می دهد. دکمه [Start] منتظر می ماند تا دستگاه کمکی راه اندازی شود، دستگاه اصلی روی دکمه [Start] کلیک می کند تا در دسترس نباشد، و سپس دکمه [Oil Pump] را فشار می دهد. کابینه کنترل کمکی برای راه اندازی ایستگاه پمپ ماشین کمکی، و دکمه سبز [شروع] را فشار دهید تا کشش شروع شود.
پارامتر فنی سیستم تنش سنکرون
| باهوش تنش سیستم تولید - محصول ساختار تجهیزات فنیمولفه های | |||||||||||
| مدل | اصلی توان (کیلووات) |
قدرت فرعی (کیلووات) |
جریان (من هستم) |
تانک جلد L |
پمپ عدد |
دارای رتبه فشار |
دقت، درستی از فشار |
دقت از طویل شدن |
|||
| SKYB-50-1 | 2 | 2 | 2 | 90 | 2 | 50 | <0.5% | <0.1% | |||
| SKYB-50-II | 4 | 4 | 4 | 90 | 2 | 50 | <0.5% | <0.1% | |||
فرآیند کشش هوشمند:
①دکمه [شروع] را کلیک کنید تا وارد مرحله اول کنترل تنش شوید، مقدار هدف تنش 15% σcon است، سیستم به طور خودکار مقدار تنش را کنترل می کند تا به مقدار هدف برسد و وارد مرحله زمان بندی بار می شود و به طور خودکار فشار را برای کنترل کشش اضافه می کند. برای حفظ مقدار هدف در محدوده 1٪، سیستم به طور خودکار کشش و کشیدگی واقعی سیلندر را پس از اتمام بار ثبت می کند و اپراتور جک میزان در معرض دید گیره ابزار را اندازه گیری کرده و آن را ثبت می کند.
② پس از اتمام مرحله اول زمان بندی بار، وارد مرحله دوم کنترل تنش شوید.مقدار هدف نیروی کشش 30% σcon است.سیستم به طور خودکار مقدار کشش را برای رسیدن به مقدار هدف کنترل می کند و وارد مرحله زمان بندی بار پایدار می شود.در 1% از مقدار هدف، سیستم به طور خودکار کشش و کشیدگی واقعی سیلندر را پس از اتمام بار ثبت می کند و اپراتور جک میزان در معرض دید گیره ابزار را اندازه گیری کرده و آن را ثبت می کند.
③ پس از اتمام مرحله دوم زمان بندی بار، وارد مرحله سوم کنترل تنش شوید.مقدار هدف نیروی کشش 103% σcon است.سیستم به طور خودکار مقدار کشش را برای رسیدن به مقدار هدف کنترل می کند و وارد مرحله زمان بندی بار پایدار می شود.در 1% از مقدار هدف، سیستم به طور خودکار کشش و کشیدگی واقعی سیلندر را پس از اتمام بار ثبت می کند و اپراتور جک میزان در معرض دید گیره ابزار را اندازه گیری کرده و آن را ثبت می کند.پس از 5 دقیقه نگه داشتن بار وارد مرحله کنترل لنگر می شود و سیستم به طور خودکار انکرینگ تخلیه را کنترل می کند.
④ پس از اتمام لنگر، سیستم به طور خودکار جک را برای بازگشت به بالا کنترل می کند، لنگر ابزار و جک را جدا می کند و اپراتور جک میزان در معرض گیره لنگر کار را اندازه گیری و ثبت می کند و برای مجموعه بعدی فولاد آماده می شود. کشش پرتو
پرس و جو و صادرات داده نتیجه تنش
(1) برای ورود به رابط عملیات بیانیه تنش، روی میزبان «گزارش توسعه» کلیک کنید
(2) برای صادرات داده، مستقیماً روی "خواندن و نوشتن دیسک U" کلیک کنید، زمان کشش را در رابط گفتگوی پاپ آپ انتخاب کنید، و سپس روی دکمه [Export Data] کلیک کنید تا گزارش داده کششی مربوطه صادر شود، فایل صادر شده در D: داخل UDisk.
(3) گزارش نتایج کشش
منحنی تغییر نیروی کشش و مقدار کشش به طور خودکار در طول فرآیند کشش بارگذاری می شود و نتیجه کشش به طور خودکار پس از تکمیل کشش بارگذاری می شود.کامپیوتر مدیریت میدان پرتو به طور همزمان منحنی فرآیند کشش و نتایج کشش را برای مرجع و بررسی به مرکز نظارت اطلاعات برتر از طریق شبکه گزارش می دهد.
