جک 25 تنی پست تنش بتن
,جک پست تنش 500 تنی
,جک توخالی هیدرولیک تنش
-
سکته200 میلی متر
-
جک ظرفیت650 KN تا 6000 KN
-
رنگرنگ زرد
-
کد HS841221000
-
خدمات پس از فروشراهنمایی و خدمات ردیابی
-
ضمانتنامهیک سال
-
اصل و نسبچین شانشی
-
بسته حمل و نقلجعبه چوبی
-
محل منبعچین
-
نام تجاریZHONGTUO
-
گواهیCE ISO
-
مقدار حداقل تعداد سفارش1 کامپیوتر
-
قیمتnegotiated
-
جزئیات بسته بندیجعبه ی چوبی
-
زمان تحویل7-15 روز
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

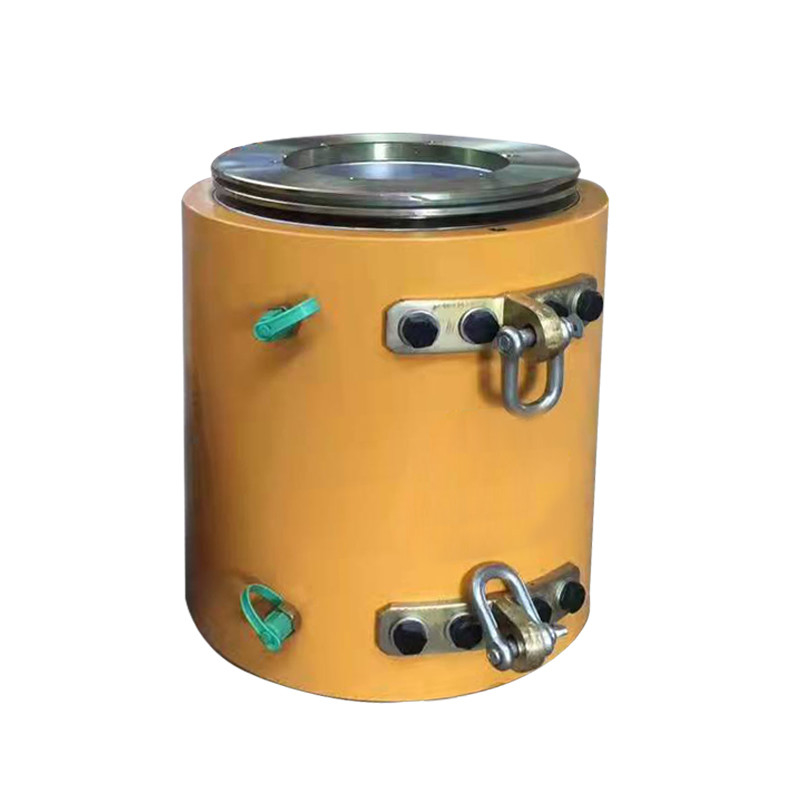

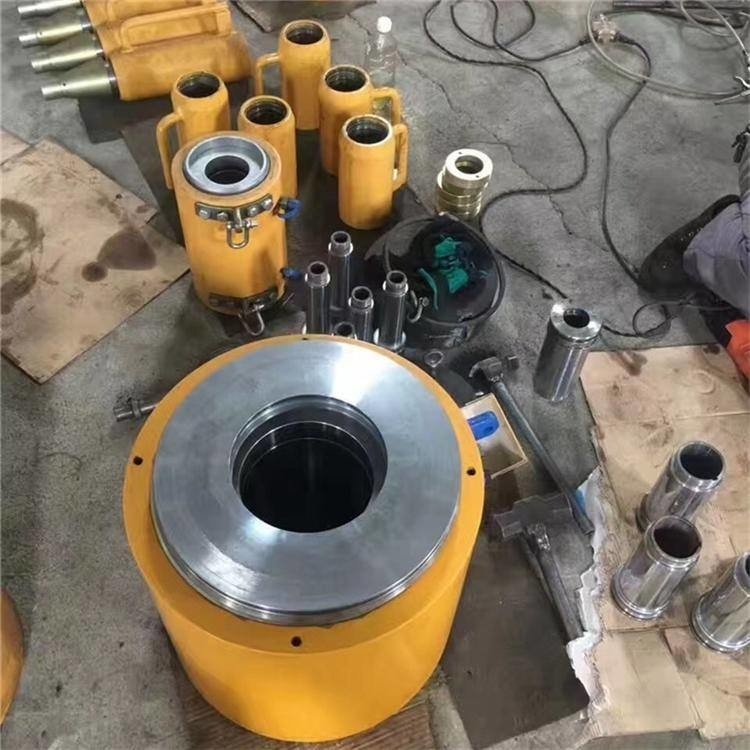

25 تن 500 تن بتن پیش تنیدگی جک فشاری هیدرولیک توخالی
| مشخصات مدل | نیروی کششی اسمی (KN) | فشار اسمی روغن (Mpa) | قطر سوراخ (میلی متر) | دیافراگم صفحه محدود (mm) را نصب کنید | ابزار نصب (میلی متر) | اندازه قطر خارجی (میلی متر) قطر * ارتفاع |
| YDC650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
| YDC1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
| YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
| YDC2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
| YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
| YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
| YDC3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
| YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
| YDC5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
| YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
| YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740*570 |
ویژگی های Hydraulic Core Hollow Jackرا
1. انواع جک فشاری YDC یک جک قلب پیش تنیده همه منظوره است که برای عملیات کشش لنگرهای رشته های فولادی مختلف استفاده می شود.به طور گسترده در ساختمان های بزرگ پس تنیده، سازه ها، پل های بتنی پیش تنیده، لنگر انداختن سنگ، سازه های هیدرولیک، لنگر انداختن فونداسیون و سایر پروژه های بزرگ استفاده می شود.
2. قسمت های اصلی جک از فولاد با مقاومت بالا ساخته شده است که دارای ویژگی های ساختار فشرده، سبک وزن، حجم کم، طول محوری کوتاه و طول کشش ذخیره شده کوتاه رشته فولادی است که می تواند در مواد رشته فولادی صرفه جویی کند.و بالابر انعطاف پذیر، بادوام، کارکرد آسان و نگهداری آسان است.
3. جک نوع YDC نوعی جک تغذیه است که یک تجهیزات کششی پیش تنیده چند منظوره است.کار با آن آسان است، عمدتاً برای کشش تک سوراخ استفاده می شود و همچنین می تواند برای پیش بارگذاری طولانی و کوتاه استفاده شود.کشش و عیب یابی و مناسب برای بسته های سیم فولادی با استحکام بالا و رشته های با مشخصات مختلف.
نصب جک و انکراژ پس کشش
1. رشته فولادی باید در گالری ذخیره شده سازه رزوه شود و طول در معرض رشته فولادی در انتهای کشش باید 200-250 میلی متر بیشتر از طول کار جک باشد.رشته فولادی باید با یک چرخ دیسکی نازک بدون انتهای شل یا "انتهای ناهموار" بریده شود تا از سوراخ شدن دشوار جلوگیری شود.
2. انتهای دسته سیم فولادی صفحه لنگر کار را بپوشانید، آن را به صفحه پایه لنگر فشار دهید و آن را با اسپیگوت تراز کنید.
3. نصب گیره های لنگر: قبل از نصب گیره ها، از حلقه های فولادی استفاده کنید تا هر جفت گیره را به هم بچسبانید، سپس آنها را به سوراخ مخروطی صفحه لنگر در امتداد رشته فولادی فشار دهید و سپس آنها را فشار دهید تا جابجا نشوند.
4. نصب صفحه محدود: صفحه حد مطابق با صفحه لنگر کار طراحی شده و با سوراخ صفحه لنگر مطابقت دارد.
5. نصب جک: ابتدا انتهای دسته استیل را با سیم پیچ ببندید سپس جک را بلند کرده و روی رشته فولادی قرار دهید و دهانه تکیه گاه درب جلوی جک را در قسمت بیرونی حد قرار دهید. بشقابدر این زمان، جک را می توان به صورت کواکسیال تراز کرد.
6. لنگر ابزار را روی لبه نگهدارنده در انتهای پیستون نصب کنید.
نصب جک و ابزار لنگر
(1) رشته فولادی در راهروی ذخیره شده سازه رزوه می شود و طول در معرض بسته سیم فولادی باید 200-250 میلی متر بیشتر از طول کار جک در انتهای کشش باشد.رشته فولادی باید با یک آسیاب ورق بریده شود و نباید شل و یا "مو" باشد تا به سختی سوراخ نشود.
(2) انتهای بسته سیم فولادی صفحه لنگر کار را بپوشانید و آن را به صفحه لنگر فشار دهید و آن را در محل توقف ثابت کنید.
(3) نصب گیره های لنگر کار: قبل از نصب گیره ها، از یک حلقه فولادی استفاده کنید تا هر جفت گیره را به هم حلقه کنید و سپس آن را در امتداد رشته فولادی به سوراخ مخروط صفحه لنگر فشار دهید و با دست فشار دهید تا زمانی که به آن برسد. حرکت نمی کند.
(4) صفحه حد را نصب کنید: صفحه حد مطابق با صفحه لنگر کار طراحی شده است و مطابق با سوراخ صفحه لنگر است.
(5) نصب جک: ابتدا دسته فولادی با اتصال پین سیمی به پایان می رسد، جک را می توان آویزان کرد و روی بسته فولادی قرار داد، و دهانه نگهدارنده پوشش انتهای جلوی جک در قسمت بیرونی صفحه حد تنظیم می شود.در این زمان جک را می توان به صورت هم مرکز تراز کرد.
(6) لنگر ابزار را روی پایه نگهدارنده در انتهای پیستون نصب کنید.
(1) رشته فولادی در راهروی ذخیره شده سازه رزوه می شود و طول در معرض بسته سیم فولادی باید 200-250 میلی متر بیشتر از طول کار جک در انتهای کشش باشد.رشته فولادی باید با یک آسیاب ورق بریده شود، نه شل باشد، نه مو، تا به سختی سوراخ نشود.
(2) انتهای بسته سیم فولادی صفحه لنگر کار را بپوشانید و آن را به صفحه لنگر فشار دهید و آن را در محل توقف ثابت کنید.
(3) نصب گیره های لنگر کار: قبل از نصب گیره ها، از یک حلقه فولادی استفاده کنید تا هر جفت گیره را به هم حلقه کنید و سپس آن را در امتداد رشته فولادی به سوراخ مخروط صفحه لنگر فشار دهید و با دست فشار دهید تا زمانی که به آن برسد. حرکت نمی کند.
(4) صفحه حد را نصب کنید: صفحه حد مطابق با صفحه لنگر کار طراحی شده است و مطابق با سوراخ صفحه لنگر است.
(5) نصب جک: ابتدا دسته فولادی با اتصال پین سیمی به پایان می رسد، جک را می توان آویزان کرد و روی بسته فولادی قرار داد، و دهانه نگهدارنده پوشش انتهای جلوی جک در قسمت بیرونی صفحه حد تنظیم می شود.در این زمان جک را می توان به صورت هم مرکز تراز کرد.
(6) لنگر ابزار را روی پایه نگهدارنده در انتهای پیستون نصب کنید.
