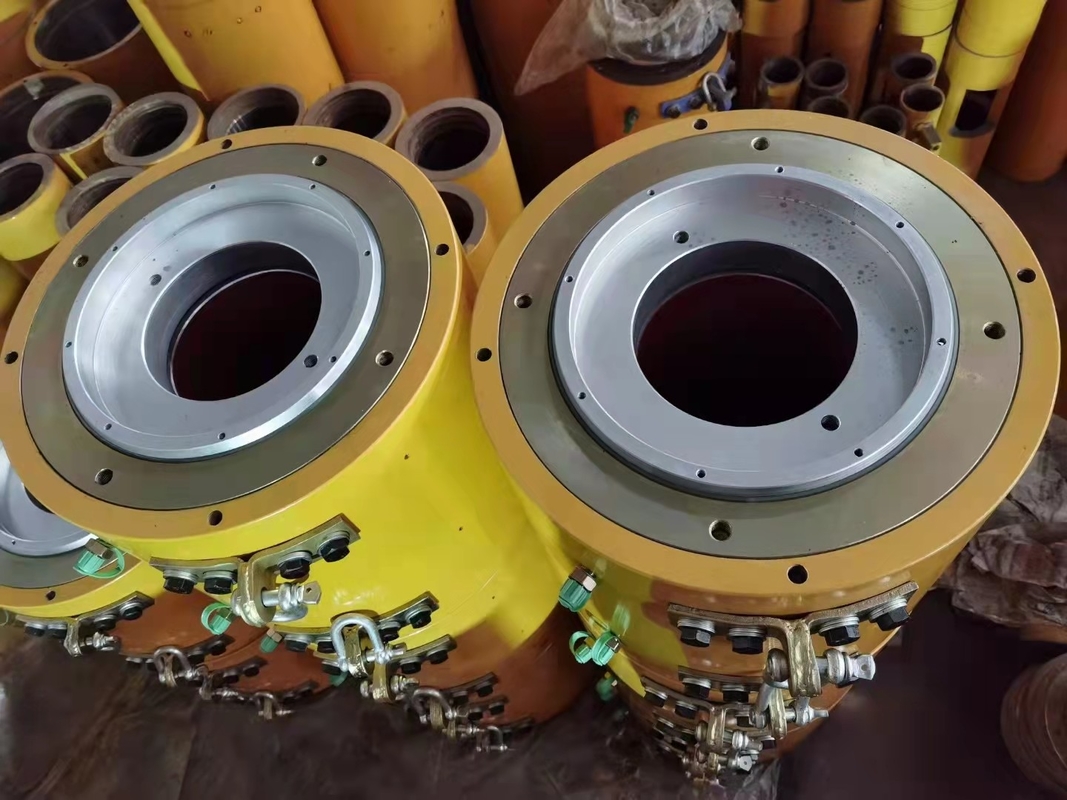

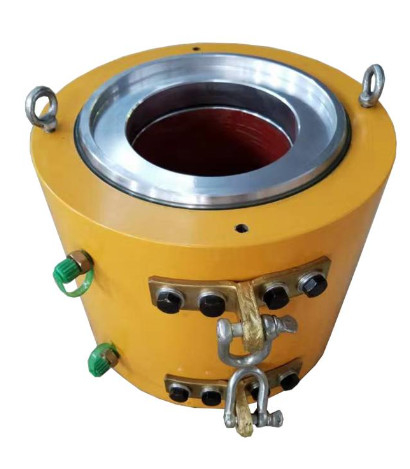

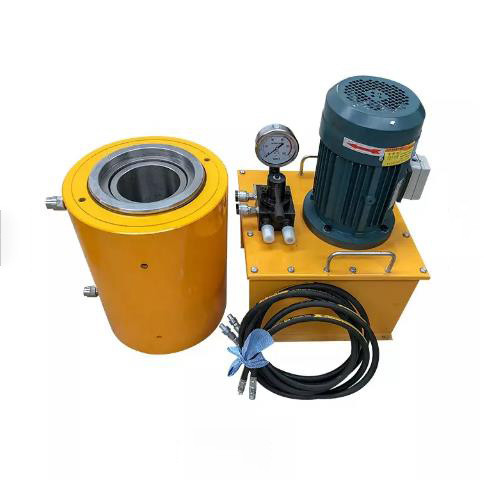

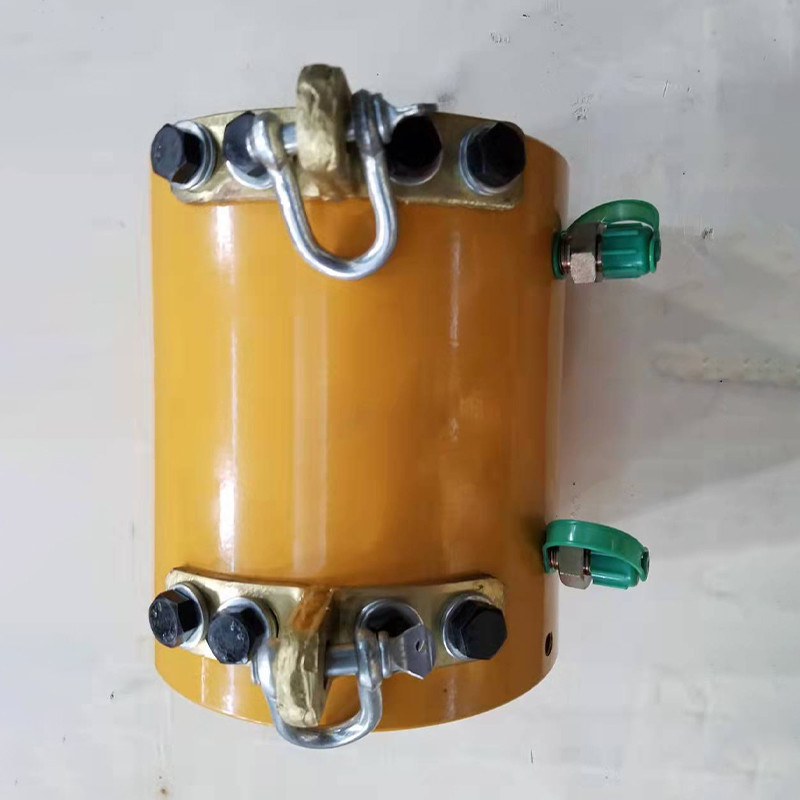

Prestressing 100 Ton 300 Ton 500 Ton Hydraulic Jack For Post Tensioning

پیش تنیدگی جک هیدرولیک 100 تن 300 تن 500 تن برای پس کشش

محصولات - سیستم جک استرند
  • برجسته کردن

    جک هیدرولیک 500 تنی پیش تنیده

    ,

    جک هیدرولیک 300 تنی

    ,

    جک هیدرولیک 100 تنی برای پس کشش

  • مواد
    فولاد آلیاژی، چدن، فولاد، پلاستیک
  • سکته
    200 میلی متر
  • جک ظرفیت
    650 KN تا 6000 KN
  • رنگ
    رنگ زرد
  • قطر کاربردی رشته و فولاد PC
    15.7 میلی متر، 15.24 میلی متر، 12.7 میلی متر، 12.9 میلی متر، 9.52 میلی متر
  • کد HS
    841221000
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • ضمانتنامه
    یک سال
  • محل منبع
    چین
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE ISO
  • مقدار حداقل تعداد سفارش
    1 کامپیوتر
  • قیمت
    negotiated
  • جزئیات بسته بندی
    جعبه ی چوبی
  • زمان تحویل
    7-15 روز
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

پیش تنیدگی جک هیدرولیک 100 تن 300 تن 500 تن برای پس کشش

  • Prestressing 100 Ton 300 Ton 500 Ton Hydraulic Jack For Post Tensioning
  • Prestressing 100 Ton 300 Ton 500 Ton Hydraulic Jack For Post Tensioning
  • Prestressing 100 Ton 300 Ton 500 Ton Hydraulic Jack For Post Tensioning
  • Prestressing 100 Ton 300 Ton 500 Ton Hydraulic Jack For Post Tensioning
دریافت قیمت اکنون تماس بگیرید
فرآیند کار جک توخالی هسته هیدرولیک
هنگام کشش تاندون های پیش تنیده، ورودی روغن نازل سیلندر کششی و برگشت روغن نازل سیلندر جک، سیلندر جک، آستین اتصال و آستین نگهدارنده به هم متصل می شوند و برای نگه داشتن حلقه لنگر به سمت راست حرکت می کنند.سیلندر روغن کششی، مهره درپوش انتهایی، پلاگین و از طریق آستین یکپارچه شده است تا لنگر ابزار را به حرکت درآورد تا تاندون پیش تنیدگی کششی را به سمت چپ حرکت دهد.
در طول لنگر جک، تحت شرایط ثابت نگه داشتن کشش، نازل سیلندر جک روغن دریافت می کند، و پیستون جک، آستین محافظ و سر جک به سمت راست حرکت می کند تا گیره را به حلقه لنگر فشار دهد.در این زمان، بازگشت روغن نازل سیلندر کششی، ورودی روغن نازل سیلندر جک، و بازگشت هیدرولیک سیلندر کشش.
در نهایت، سیلندر کششی و نازل روغن سیلندر جک به طور همزمان روغن را برمی گرداند و پیستون جک تحت نیروی فنر برمی گردد.

پارامتر فنی جک توخالی هسته هیدرولیک
مشخصات مدل نیروی کششی اسمی (KN) فشار اسمی روغن (Mpa) قطر سوراخ (میلی متر) دیافراگم صفحه محدود (mm) را نصب کنید ابزار نصب (میلی متر) اندازه قطر خارجی (میلی متر)
قطر * ارتفاع
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



ویژگی های Hydraulic Core Hollow Jackرا

1. انواع جک فشاری YDC یک جک قلب پیش تنیده همه منظوره است که برای عملیات کشش لنگرهای رشته های فولادی مختلف استفاده می شود.به طور گسترده در ساختمان های بزرگ پس تنیده، سازه ها، پل های بتنی پیش تنیده، لنگر انداختن سنگ، سازه های هیدرولیک، لنگر انداختن فونداسیون و سایر پروژه های بزرگ استفاده می شود.
2. قسمت های اصلی جک از فولاد با مقاومت بالا ساخته شده است که دارای ویژگی های ساختار فشرده، سبک وزن، حجم کم، طول محوری کوتاه و طول کشش ذخیره شده کوتاه رشته فولادی است که می تواند در مواد رشته فولادی صرفه جویی کند.و بالابر انعطاف پذیر، بادوام، کارکرد آسان و نگهداری آسان است.
3. جک نوع YDC نوعی جک تغذیه است که یک تجهیزات کششی پیش تنیده چند منظوره است.کار با آن آسان است، عمدتاً برای کشش تک سوراخ استفاده می شود و همچنین می تواند برای پیش بارگذاری طولانی و کوتاه استفاده شود.کشش و عیب یابی و مناسب برای بسته های سیم فولادی با استحکام بالا و رشته های با مشخصات مختلف.



پیش تنیدگی جک هیدرولیک 100 تن 300 تن 500 تن برای پس کشش 0



نصب جک و انکراژ پس کشش

1. رشته فولادی باید در گالری ذخیره شده سازه رزوه شود و طول در معرض رشته فولادی در انتهای کشش باید 200-250 میلی متر بیشتر از طول کار جک باشد.رشته فولادی باید با یک چرخ دیسکی نازک بدون انتهای شل یا "انتهای ناهموار" بریده شود تا از سوراخ شدن دشوار جلوگیری شود.

2. انتهای دسته سیم فولادی صفحه لنگر کار را بپوشانید، آن را به صفحه پایه لنگر فشار دهید و آن را با اسپیگوت تراز کنید.

3. نصب گیره های لنگر: قبل از نصب گیره ها، از حلقه های فولادی استفاده کنید تا هر جفت گیره را به هم بچسبانید، سپس آنها را به سوراخ مخروطی صفحه لنگر در امتداد رشته فولادی فشار دهید و سپس آنها را فشار دهید تا جابجا نشوند.

4. نصب صفحه محدود: صفحه حد مطابق با صفحه لنگر کار طراحی شده و با سوراخ صفحه لنگر مطابقت دارد.

5. نصب جک: ابتدا انتهای دسته استیل را با سیم پیچ ببندید سپس جک را بلند کرده و روی رشته فولادی قرار دهید و دهانه تکیه گاه درب جلوی جک را در قسمت بیرونی حد قرار دهید. بشقابدر این زمان، جک را می توان به صورت کواکسیال تراز کرد.

6. لنگر ابزار را روی لبه نگهدارنده در انتهای پیستون نصب کنید.

پیش تنیدگی جک هیدرولیک 100 تن 300 تن 500 تن برای پس کشش 1



تعمیر و نگهداری معمولی جک توخالی هسته هیدرولیک الکتریکی

1. جک جدید یا طولانی مدت هوای بیشتری در سیلندر دارد و ممکن است وقتی پیستون شروع به استفاده کند کمی بپرد.جک را می توان 2 تا 3 بار بدون بار رفت و برگشتی کرد تا هوای داخل حفره خارج شود.
2. جک کششی باید از روغن معدنی خوب ساخته شود که حاوی آب و سایر مخلوط ها نباشد و در دمای معمولی تجزیه و یا خراب نشود.روغن باید کاملا تمیز نگه داشته شود، اغلب به خوبی فیلتر شده و به طور منظم تعویض شود.
3. هنگامی که اتصال جک کششی به لوله روغن و جک متصل می شود، قسمت رابط باید تمیز و پاک شود تا از ورود شن و غبار به جک کششی جلوگیری شود.
4. پس از برداشتن لوله روغن، مهره های ضد گرد و غبار باید به نازل های روغن جک کششی و پمپ روغن اضافه شود تا از مخلوط شدن لجن جلوگیری شود.لوله های روغنی که استفاده نمی شوند نیز باید با شاخه های ضد گرد و غبار آب بندی شوند.
5. صفحه کار در معرض جک کششی باید مرتباً پاک شود و تمیز نگه داشته شود.پس از اتمام کار، پیستون باید به انتها برگردد.هنگامی که بیکار است، باید آن را با گرد و غبار پوشانده و در داخل خانه قرار دهید.هنگامی که به طور موقت در فضای باز قرار می گیرد، باید ضد گرد و غبار، ضد باران و ضد آفتاب باشد.
