Multi Holes PC Strand Post Tension Round Flat Anchor Accessories

لوازم جانبی لنگر مسطح دایره ای گرد با رشته پستی کامپیوتری چند سوراخه

محصولات - لوازم جانبی لنگر
  • برجسته کردن

    لوازم جانبی لنگر مسطح گرد

    ,

    لنگر مسطح گرد چند سوراخه

    ,

    لنگر کششی پست رشته کامپیوتر

  • PC Strand
    1-15 سوراخ
  • بسته حمل و نقل
    جعبه چوبی
  • گواهی
    CE; ISO
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • ضمانتنامه
    یک سال
  • مواد
    آهن انعطاف پذیر
  • نام تجاری
    zhongtuo
  • وضعیت
    جدید
  • محل منبع
    چین
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE; ISO
  • مقدار حداقل تعداد سفارش
    1
  • زمان تحویل
    7-15 روز
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

لوازم جانبی لنگر مسطح دایره ای گرد با رشته پستی کامپیوتری چند سوراخه

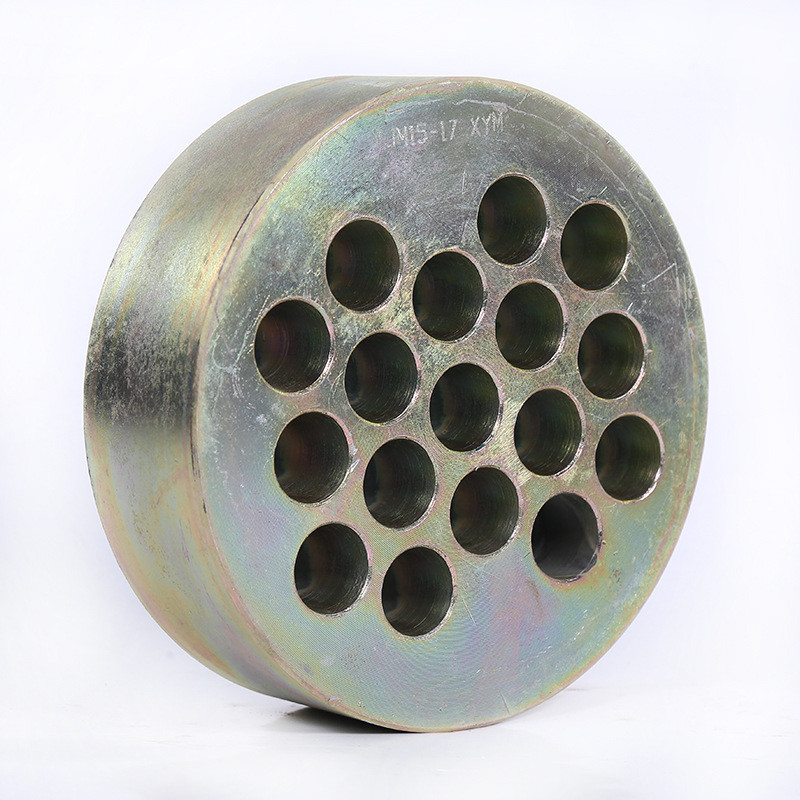

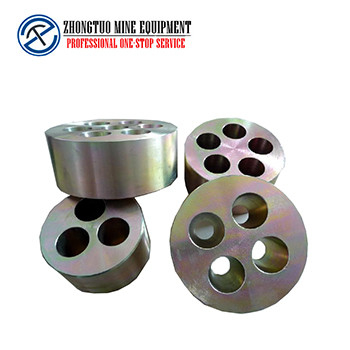

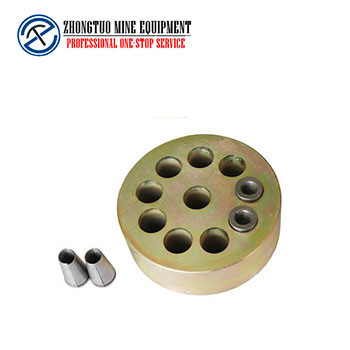

  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
دریافت قیمت اکنون تماس بگیرید

توضیحات انکوریج

انکراژ یک دستگاه لنگر دائمی است که در بتن پیش تنیده استفاده می شود و بخش مهمی از اعمال نیروی انقباض تولید شده توسط تاندون های پیش تنیده به سازه است.در سازه ها یا اجزای پس تنیده، به منظور حفظ کشش تاندون های پیش تنیده و انتقال آن ها به داخل بتن، ابزار لنگر می تواند ظرفیت باربری پل را بهبود بخشد، دهانه پل را افزایش داده و باعث کاهش فشار شود. وزن پل



پارامتر فنی Strand Post Tension Round Flat Anchor



اطلاعات فنی YJM13 Anchorage
مشخصات سر لنگر صفحه بلبرینگ مجرا تقویت مارپیچی استسینگ جک
ΦA ب مربع گرد ΦE(ID) ΦF اچ ΦG ن
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
اطلاعات فنی YJM15 Anchorage
مشخصات سر لنگر صفحه بلبرینگ مجرا تقویت مارپیچی استرس جک
ΦA ب مربع گرد ΦE
(شناسه)		 ΦF اچ ΦG ن
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



طبقه بندی اصلی لنگرگاه پل



1: لنگر انتهایی کششی: لنگر نصب شده در انتهای رشته که قابلیت کشش دارد که به آن لنگر پیش تنیده نیز می‌گویند (لنگر گرد، لنگر صاف).

(1) لنگر گرد: عملکرد لنگر خوب و عملکرد خود لنگر دارد

لنگر گرد بازار خوبی دارد و یکبار مصرف است و کشش کلی جک توخالی را اتخاذ می کند.

(2) لنگرهای تخت: لنگرهای تخت عمدتاً برای پیش تنیدگی جانبی عرشه پل استفاده می شوند.

دال‌های توخالی و تیرهای جعبه‌ای با ارتفاع کم توزیع تنش را یکنواخت‌تر و معقول‌تر می‌کنند که ساختار را بیشتر اصلاح می‌کند.

2: لنگر انتهایی ثابت: در انتهای دیگر سیم رشته‌ای نصب می‌شود که معمولاً در بتن مدفون است و نیازی به لنگر کششی (انکر P) ندارد.لنگرهای نوع P را انکر فشاری نیز می گویند.

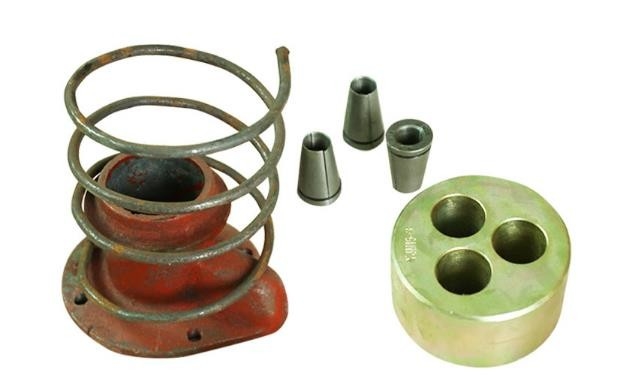

لوازم جانبی لنگر مسطح دایره ای گرد با رشته پستی کامپیوتری چند سوراخه 0



زمینه های کاربردی Strand Post Tension Round Flat Anchor
پل‌های بزرگراه، پل‌های راه‌آهن، مبادلات شهری، ریل‌های سبک شهری، ساختمان‌های بلند، سدهای حفاظت از آب و برق آبی، پایانه‌های بندری، لنگرگاه حفاظتی شیب توده سنگی، تقویت فونداسیون، سقف لنگر سقف معدن تونل، شبکه پیش تنیده، مترو، ساختمان‌های بزرگ، سالن ها، کارگاه انبار، برج سازی، باربری سنگین، پیشرانه متناوب فیلم کشویی، جک کردن پل و تونل، کانتینرها و کشتی های بزرگ، تراورس، تعویض تکیه گاه پل، آرماتور پل و ساختمان، آرماتوربندی فولادی، ضد مغناطیسی و ضد خوردگی کارها (لنگرهای فیبر) ، تقویت فیبر کربن، ساخت میدان تیر پیش تنیده، مهندسی پیش تنیدگی خارجی، کابل های ثابت، کابل های تعلیق و غیره.

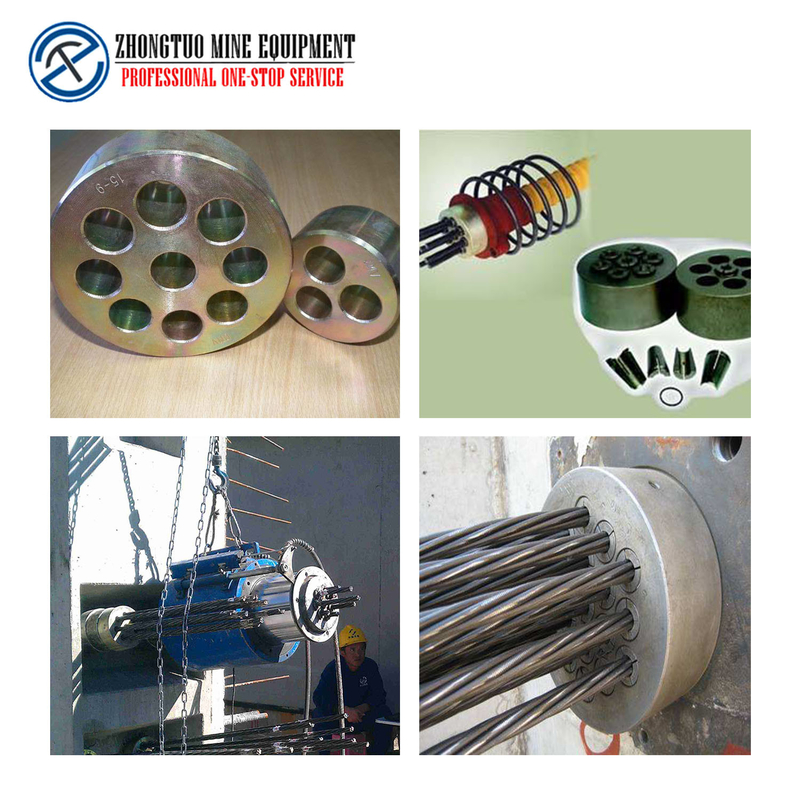

لوازم جانبی لنگر مسطح دایره ای گرد با رشته پستی کامپیوتری چند سوراخه 1



روش کلی ساخت و نصب انکراژ
روش کلی ساخت و نصب لنگر به این صورت است که تعداد کمی مواد منفجره را در پایین سوراخ قرار داده و پس از چندین ساخت و نصب لنگر، آن را به شکل کروی گسترش داده و در نهایت مواد منفجره را در ساخت و نصب انکراژ قرار می دهیم.در مقایسه با روش ساخت و نصب لنگر سوراخ، این روش دارای مزایای ساخت و نصب لنگر خوب، راندمان کاری بالا، پیشرفت سریع و مصرف کم مواد منفجره است.این روش اغلب در ساخت و نصب لنگرهای شمع کوتاه برای پی های کم عمق استفاده می شود.



نکات گرم درباره انکوریج
1. لنگرها باید به درستی نگهداری شوند و زنگ زدگی، آب و سایر موارد مورد استفاده در آن وجود نداشته باشد.
2. قبل از استفاده روی سطح بیرونی گیره ابزار و سطح داخلی سوراخ مخروطی صفحه لنگر روان کننده بمالید و اغلب زباله های سطح گیره را جدا کنید.
3. در هنگام کشش باید اقدامات ایمنی انجام شود و هیچکس نمی تواند پشت جک کششی بایستد.
4. سیستم لنگر باید با هم استفاده شود و نمی توان آن را با سیستم های دیگر مخلوط کرد.
