CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

CE ISO چند سوراخ لنگر لوازم جانبی کوپلر دستگاه لنگر گرد

محصولات - لوازم جانبی لنگر
  • برجسته کردن

    لوازم جانبی لنگر چند سوراخ ISO

    ,

    لوازم جانبی لنگر چند سوراخ CE

    ,

    دستگاه لنگر گرد کوپلر

  • اتوماسیون
    نیمه خود کار
  • PC Strand
    1-15 سوراخ
  • بسته حمل و نقل
    جعبه چوبی
  • فرم گوه ای
    2 چیپ یا 3 چیپس
  • گواهی
    CE; ISO
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • ضمانتنامه
    یک سال
  • مواد
    آهن انعطاف پذیر
  • محل منبع
    چین
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE; ISO
  • مقدار حداقل تعداد سفارش
    1
  • جزئیات بسته بندی
    جعبه ی چوبی
  • زمان تحویل
    7-15 روز
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

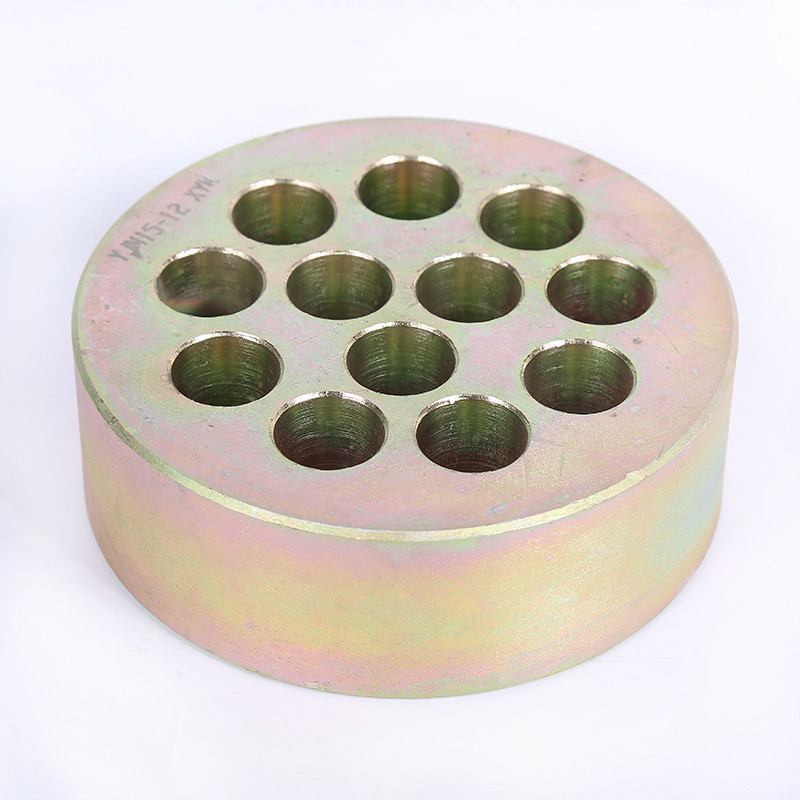

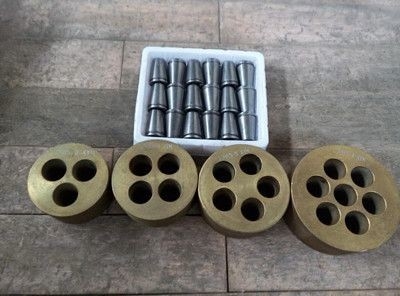

CE ISO چند سوراخ لنگر لوازم جانبی کوپلر دستگاه لنگر گرد

  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
دریافت قیمت اکنون تماس بگیرید

دستگاه انکوریج کوپلر انکوریج انکوریج چند سوراخ



توضیحات Strand Post Tension Round Flat Anchor

انکوریج یک دستگاه لنگر دائمی است که در بتن پیش تنیده استفاده می شود و بخشی جدایی ناپذیر از اعمال نیروی انقباض تولید شده توسط تاندون های پیش تنیده به سازه می باشد.در سازه ها یا اجزای پس تنیده، به منظور حفظ کشش تاندون های پیش تنیده و انتقال آن ها به داخل بتن، ابزار لنگر می تواند ظرفیت باربری پل را بهبود بخشد، دهانه پل را افزایش داده و باعث کاهش فشار شود. وزن پل



مشخصات لنگر مسطح گرد کششی رشته پست

اطلاعات فنی YJM13 Anchorage
مشخصات سر لنگر صفحه بلبرینگ مجرا تقویت مارپیچی استرس جک
ΦA ب مربع گرد ΦE(ID) ΦF اچ ΦG ن
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
اطلاعات فنی YJM15 Anchorage
مشخصات سر لنگر صفحه بلبرینگ مجرا تقویت مارپیچی استرس جک
ΦA ب مربع گرد ΦE
(شناسه)		 ΦF اچ ΦG ن
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



طبقه بندی اصلی لنگرگاه پل

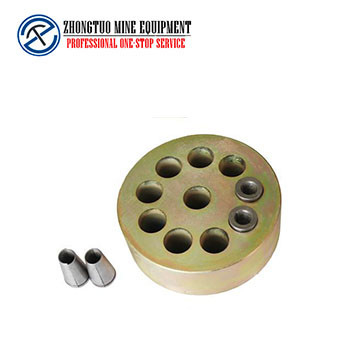

CE ISO چند سوراخ لنگر لوازم جانبی کوپلر دستگاه لنگر گرد 0



ساخت و نصب انکرهای مجتمع
1. به ساخت و نصب انکراژهای مجتمع «ساخت و نصب لنگر جهت دار» نیز می گویند.از طریق اقدامات فنی خاص، انرژی انفجار و مقیاس انفجار به شدت کنترل می شود، به طوری که صدا، ارتعاش، منطقه آسیب ساخت و نصب لنگر، و محدوده سقوط اجسام شکسته، در محدوده های مشخص کنترل می شود.در شهرها و کارخانجات اغلب به ساختمان ها یا سازه های پل قدیمی پیچیده مانند ساختمان ها، کارگاه ها، دودکش ها، برج های آب و پی های مختلف نیاز است که اغلب با لنگرهای پیچیده ساخته و نصب می شوند.
2. در ساخت و نصب انکراژهای پیچیده فاکتورهای زیادی وجود دارد که از جمله آنها می توان به هندسه و جنس بدنه ساخت و نصب لنگر، مواد منفجره استفاده شده، میزان شارژ، طرح ساده ساخت و روش شارژ، پوشش اشاره کرد. و اقدامات حفاظتی و محیط اطراف و غیره که در این میان مهمترین آنها تعداد مواد منفجره و بارها می باشد.



زمینه های کاربردی لنگر گرد کششی پیش تنیده
پل‌های بزرگراه، پل‌های راه‌آهن، مبادلات شهری، ریل‌های سبک شهری، ساختمان‌های بلند، سدهای حفاظت از آب و برق آبی، پایانه‌های بندری، لنگرگاه حفاظتی شیب توده سنگی، تقویت فونداسیون، سقف لنگر سقف معدن تونل، شبکه پیش تنیده، مترو، ساختمان‌های بزرگ، سالن ها، کارگاه انبار، برج سازی، باربری سنگین، پیشرانه متناوب فیلم کشویی، جک کردن پل و تونل، کانتینرها و کشتی های بزرگ، تراورس، تعویض تکیه گاه پل، آرماتور پل و ساختمان، آرماتوربندی فولادی، ضد مغناطیسی و ضد خوردگی کارها (لنگرهای فیبر) ، تقویت فیبر کربن، ساخت میدان تیر پیش تنیده، مهندسی پیش تنیدگی خارجی، کابل های ثابت، کابل های تعلیق و غیره.

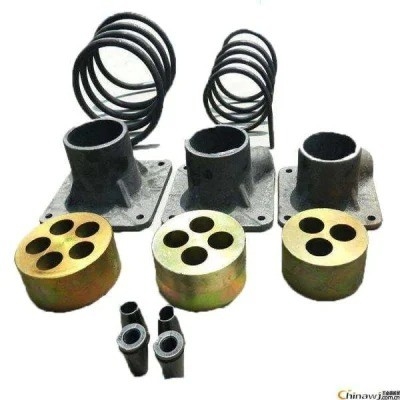

CE ISO چند سوراخ لنگر لوازم جانبی کوپلر دستگاه لنگر گرد 1



اطلاعیه های لنگر پیش تنش گرد

(1) برای برش دنده های پیش تنیده باید از اره چرخ سنگ زنی استفاده شود و از برش قوس الکتریکی استفاده نشود.
(2) هنگامی که رشته های فولادی بسته بندی می شوند، باید یک به یک صاف شوند، به صورت دسته ای قرار گیرند و نباید بی نظم باشند.لنگر اکسترود شده یا لنگر برجسته در انتهای ثابت رشته فولادی باید با صفحه یاتاقان و تقویت مارپیچ از قبل مونتاژ شود.
(3) تجهیزات و ابزار مورد استفاده برای پیش تنیدگی باید به طور منظم نگهداری و کالیبره شوند.
(4) قبل از کشش تاندون های پیش تنیده، گزارش تست مقاومت و فشار بتن باید ارائه شود.زمانی که مقاومت فشاری بتن با الزامات طراحی مطابقت داشته باشد و از 75% درجه مقاومت طراحی کمتر نباشد، می توان از پیش تنیدگی استفاده کرد.
(5) قبل از کشش تاندون های پیش تنیدگی، سطح صفحه باربر باید تمیز شود و کیفیت بتن پشت صفحه یاتاقان باید بررسی شود.در صورت وجود حفره در بتن، قبل از کشش باید با ملات اپوکسی تعمیر شود.
(6) هنگامی که لنگر نصب می شود، صفحه لنگر باید مستقیم باشد، گیره باید سفت شود، و موقعیت گیره باید یکنواخت باشد: اما هنگام سفت کردن گیره، گیره نباید خیلی محکم زده شود تا گیره ایجاد نشود. به کلیپ آسیب برساند

برچسب ها:

لوازم جانبی لنگر چند سوراخ پیش تنیده

لنگرهای مسطح گرد پس تنش

لنگر پیش تنیده کابل رشته کامپیوتر
