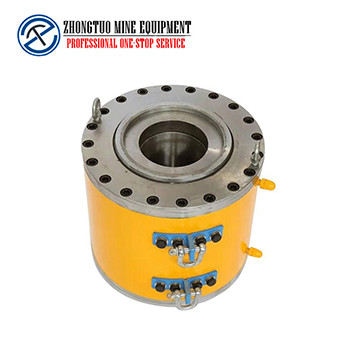

Yellow Bridge Construction Machine Multi PC Strands Powered Post Tension Jack

پل زرد ماشین ساخت و ساز چند کامپیوتر جک تنش

محصولات - سیستم جک استرند
  • برجسته کردن

    دستگاه ساخت پل استروک 200 میلی متری

    ,

    جک پست تنش دستگاه ساخت پل

    ,

    جک پست تنش با رشته های کامپیوتری چندگانه

  • مواد
    فولاد آلیاژی، چدن، فولاد، پلاستیک
  • سکته
    200 میلی متر
  • جک ظرفیت
    650 KN تا 6000 KN
  • رنگ
    رنگ زرد
  • قطر کاربردی رشته و فولاد PC
    15.7 میلی متر، 15.24 میلی متر، 12.7 میلی متر، 12.9 میلی متر، 9.52 میلی متر
  • کد HS
    841221000
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • ضمانتنامه
    یک سال
  • محل منبع
    چین
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE ISO
  • مقدار حداقل تعداد سفارش
    1 کامپیوتر
  • قیمت
    negotiated
  • جزئیات بسته بندی
    جعبه ی چوبی
  • زمان تحویل
    7-15 روز
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

پل زرد ماشین ساخت و ساز چند کامپیوتر جک تنش

  • Yellow Bridge Construction Machine Multi PC Strands Powered Post Tension Jack
  • Yellow Bridge Construction Machine Multi PC Strands Powered Post Tension Jack
  • Yellow Bridge Construction Machine Multi PC Strands Powered Post Tension Jack
  • Yellow Bridge Construction Machine Multi PC Strands Powered Post Tension Jack
  • Yellow Bridge Construction Machine Multi PC Strands Powered Post Tension Jack
دریافت قیمت اکنون تماس بگیرید
اصل کار Muti-Strands Post Tension Jack:
هنگامی که تاندون های پیش تنیده کشیده می شوند، نازل روغن سیلندر کششی وارد روغن می شود و نازل روغن سیلندر فشار بالا روغن را برمی گرداند و سیلندر فشار بالا، آستین اتصال و آستین نگهدارنده به یکدیگر متصل شده و به سمت روغن حرکت می کنند. حق حمایت از حلقه لنگر؛سیلندر کششی، مهره پوشش انتهایی و دوشاخه و آستین هسته به هم متصل شده اند تا لنگر ابزار را به سمت چپ حرکت داده و دنده پیش تنیده را بکشد.هنگامی که لنگر فشرده می شود و کشش ثابت نگه داشته می شود، نازل روغن سیلندر پرس وارد روغن می شود، پیستون، آستین محافظ و نیروی فشار را فشار می دهد.

پارامتر فنی جک تنش پست Muti-Strands:
مشخصات مدل نیروی کششی اسمی (KN) فشار اسمی روغن (Mpa) قطر سوراخ (میلی متر) دیافراگم صفحه محدود (mm) را نصب کنید ابزار نصب (میلی متر) اندازه قطر خارجی (میلی متر)
قطر * ارتفاع
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



مزایای جک هیدرولیک برقی Multi PC Strand:

1. عمدتا برای کشش کلی لنگرهای گروه استفاده می شود.

2. استفاده از جک رشته ای Multi PC آسان است، از نظر عملکرد قابل اعتماد است و تا حد زیادی باعث صرفه جویی در رشته های فولادی می شود.

3. جک Multi PC Strand عمدتا در ساخت پل ها و سایر پروژه ها در ارتباط با محصولاتی مانند لنگرهای پیش تنیده و تجهیزات کششی استفاده می شود.

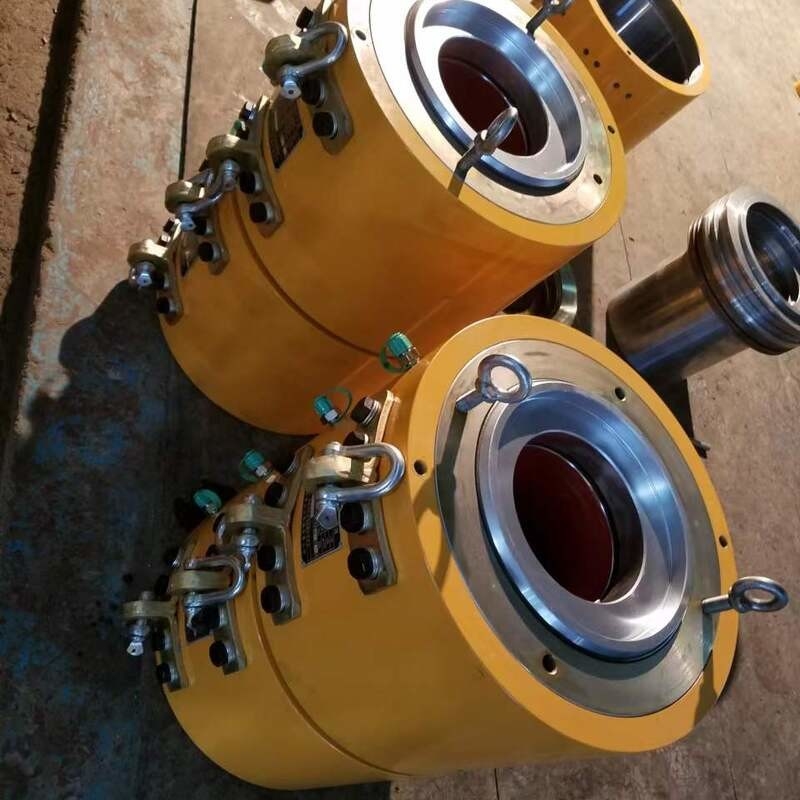

پل زرد ماشین ساخت و ساز چند کامپیوتر جک تنش 0

ویژگی های Muti-Strands Post-Tension Jack:

1. جک پس کششی موتی رشته جک کششی ویژه ای است که برای کشش رشته های فولادی و سایر تاندون های پیش تنیده استفاده می شود.معمولاً باید همراه با پمپ روغن کششی استفاده شود.قدرت کشش و بازگشت به بالا توسط روغن فشار قوی پمپ روغن کششی تامین می شود.با توجه به ساختارهای مختلف، آن را به جک کششی کارت جلو و جک کششی از طریق مرکز تقسیم می‌کنند.
2. جک کششی دارای ساختار فشرده، عملکرد پایدار در هنگام کشش، فشار روغن بالا، نیروی کشش زیاد، ساختار دهانه بزرگ، بسته های سیم بلند و غیره است. پروژه های ساختمانی کششی مانند سدهای برق آبی و ساختمان های بلند

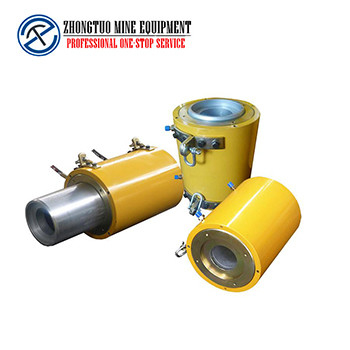

پل زرد ماشین ساخت و ساز چند کامپیوتر جک تنش 1

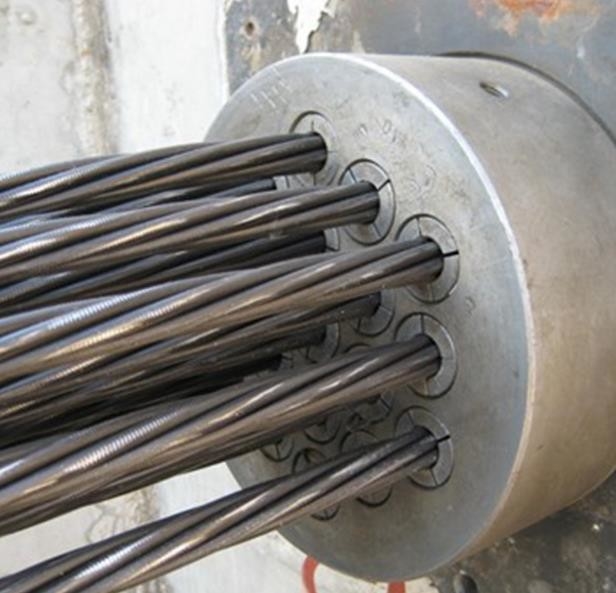

نصب جک و انکر چند رشته کامپیوتر

(1) رشته فولادی در راهروی ذخیره شده سازه قرار می گیرد و طول در معرض بسته سیمی در انتهای کشش لازم است 200-250 میلی متر بیشتر از طول کار جک باشد.رشته فولادی باید با یک آسیاب فیلم نازک بریده شود و نباید پراکنده یا "مودار" باشد، تا مانع از ایجاد مشکل در سوراخ شود.
(2) انتهای دسته سیم صفحه لنگر کار را بگذارید، آن را به صفحه لنگر فشار دهید و آن را با استاپ ثابت کنید.
(3) گیره های لنگر کار را نصب کنید: قبل از نصب گیره ها، از یک حلقه فولادی برای گره زدن هر گیره استفاده کنید، سپس آن را به سوراخ مخروطی صفحه لنگر در امتداد رشته فولادی فشار دهید و با دست فشار دهید تا جایی که تکان نخورد. .
(4) صفحه حد را نصب کنید: صفحه حد مطابق با صفحه لنگر کار طراحی شده و با سوراخ های صفحه لنگر مطابقت دارد.
(5) جک را نصب کنید: ابتدا انتهای دسته فولادی را با پین های سیم آهنی ببندید، سپس جک را می توان بالا برد و روی بسته فولادی قرار داد و درگاه پشتیبانی از پوشش انتهای جلوی جک قرار می گیرد. در قسمت بیرونی صفحه حد.در این زمان، جک را می توان به صورت کواکسیال تراز کرد.
(6) لنگر ابزار را روی پایه یاتاقان در انتهای پیستون نصب کنید.
