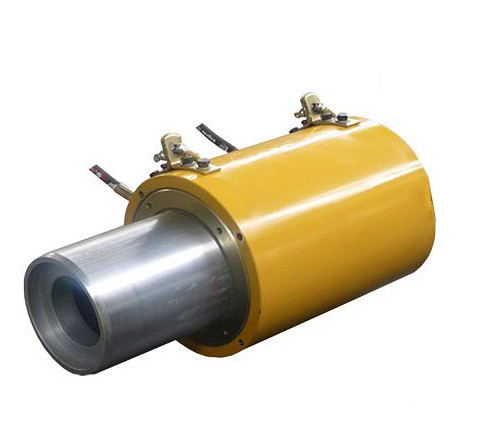

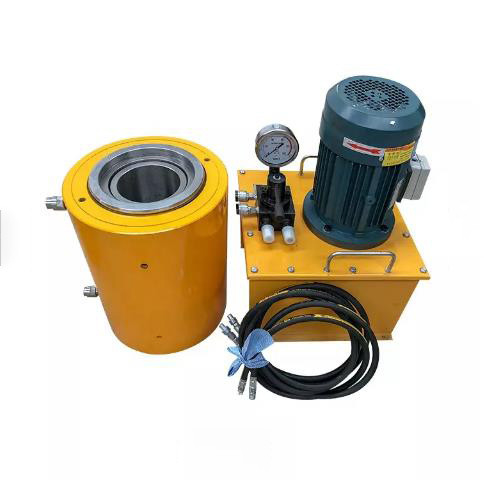

CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

جک تنش هیدرولیک 100-650T هوشمند ماشین ساخت پل CE

محصولات - سیستم جک استرند
  • برجسته کردن

    دستگاه ساخت و ساز پل جک جک

    ,

    جک فشاری هیدرولیک 100 تی

    ,

    جک فشاری هیدرولیک 650 تی

  • مواد
    فولاد آلیاژی، چدن، فولاد، پلاستیک
  • سکته
    200 میلی متر
  • جک ظرفیت
    650 KN تا 6000 KN
  • رنگ
    رنگ زرد
  • قطر کاربردی رشته و فولاد PC
    15.7 میلی متر، 15.24 میلی متر، 12.7 میلی متر، 12.9 میلی متر، 9.52 میلی متر
  • کد HS
    841221000
  • خدمات پس از فروش
    راهنمایی و خدمات ردیابی
  • ضمانتنامه
    یک سال
  • محل منبع
    چین
  • نام تجاری
    ZHONGTUO
  • گواهی
    CE ISO
  • مقدار حداقل تعداد سفارش
    1 کامپیوتر
  • قیمت
    negotiated
  • جزئیات بسته بندی
    جعبه ی چوبی
  • زمان تحویل
    7-15 روز
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

جک تنش هیدرولیک 100-650T هوشمند ماشین ساخت پل CE

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
دریافت قیمت اکنون تماس بگیرید
فرآیند کار Muti-Strands Post Tension Jack
هنگامی که تاندون های پیش تنیده کشیده می شوند، نازل روغن سیلندر کششی وارد روغن می شود و نازل روغن سیلندر پرس روغن را برمی گرداند.سیلندر روغن پرس، آستین اتصال و آستین پشتیبانی به هم متصل شده اند و برای حمایت از حلقه لنگر به سمت راست حرکت می کنند.سیلندر روغن کششی، مهره پوشش انتهایی و دوشاخه با آستین از طریق هسته متصل می شود تا لنگر ابزار را به سمت چپ حرکت دهد و تاندون های پیش تنیده را منقبض کند.هنگامی که لنگر فشرده و ثابت می شود، به شرط ثابت نگه داشتن کشش، نازل روغن سیلندر پرس وارد روغن می شود و پیستون پرس، آستین محافظ و سر پرس به یکدیگر متصل می شوند.به طور کلی به سمت راست حرکت کنید تا گیره را وارد حلقه لنگر کنید.در این زمان نازل روغن سیلندر کششی روغن را برمی گرداند، نازل روغن سیلندر فشار بالایی وارد روغن می شود و سیلندر کششی به صورت هیدرولیکی برمی گردد.در نهایت، نازل‌های روغن سیلندر کششی و سیلندر فشار بالا به طور همزمان روغن را برمی‌گردانند و پیستون فشار بالا تحت تأثیر نیروی فنر برای تنظیم مجدد باز می‌گردد.

پارامتر فنی جک تنش پست Muti-Strands
مشخصات مدل نیروی کششی اسمی (KN) فشار اسمی روغن (Mpa) قطر سوراخ (میلی متر) دیافراگم صفحه محدود (mm) را نصب کنید ابزار نصب (میلی متر) اندازه قطر خارجی (میلی متر)
قطر * ارتفاع
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



ویژگی های Muti-Strands Post-Tension Jack

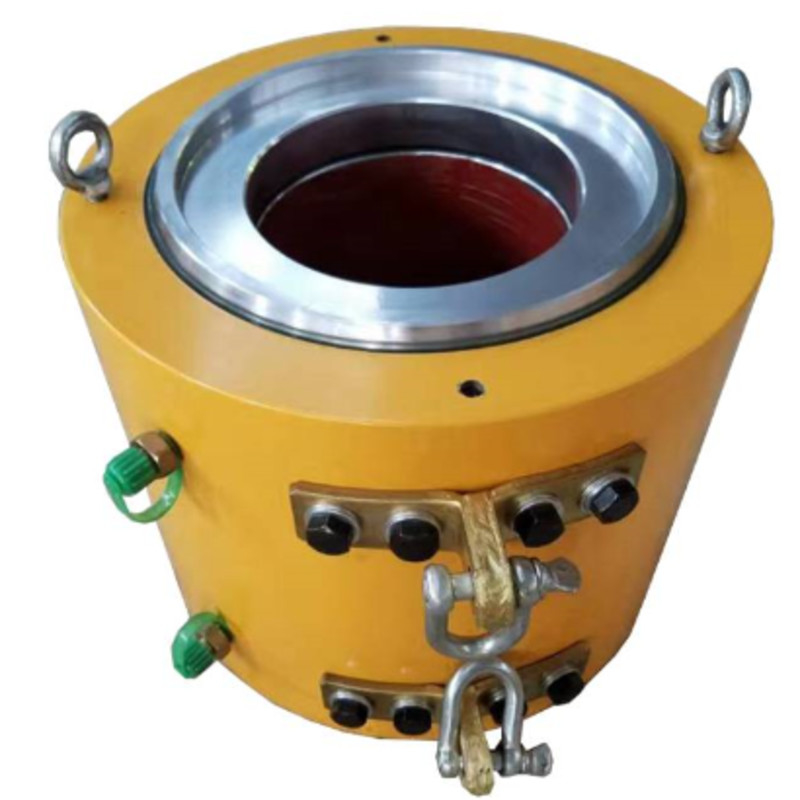

جک تنش هیدرولیک 100-650T هوشمند ماشین ساخت پل CE 0



تعمیر و نگهداری Muti-Strands Post Tension Jack
(1) راهرو محفوظ به ساختار سیم فولادی، در کشش مورد نیاز از تیر فولادی طول در معرض از طول کار جک تا 200 - 250mm.سیم فولادی باید سر خود را با یک چرخ ورق پس از برش از دست نمی دهد، یک "پر" نیست، به منظور جلوگیری از سوراخ شدن دشوار است.
(2) انتهای سیم فولادی صفحه لنگر کار را بپوشانید، آن را به صفحه لنگر فشار دهید و آن را در انتهای لنگر ثابت کنید.
(3) نصب: نصب گیره لنگر قبل از پرداخت حلقه فولادی به ازای حلقه گیره با هم، و سپس در امتداد رشته به سوراخ لنگر فشار داده می شود، با دست فشار داده می شود تا حرکت کند.
(4) نصب صفحه محدود کننده: صفحه فاصله با سوراخ صفحه لنگر مطابق با طراحی صفحه لنگر کار است.

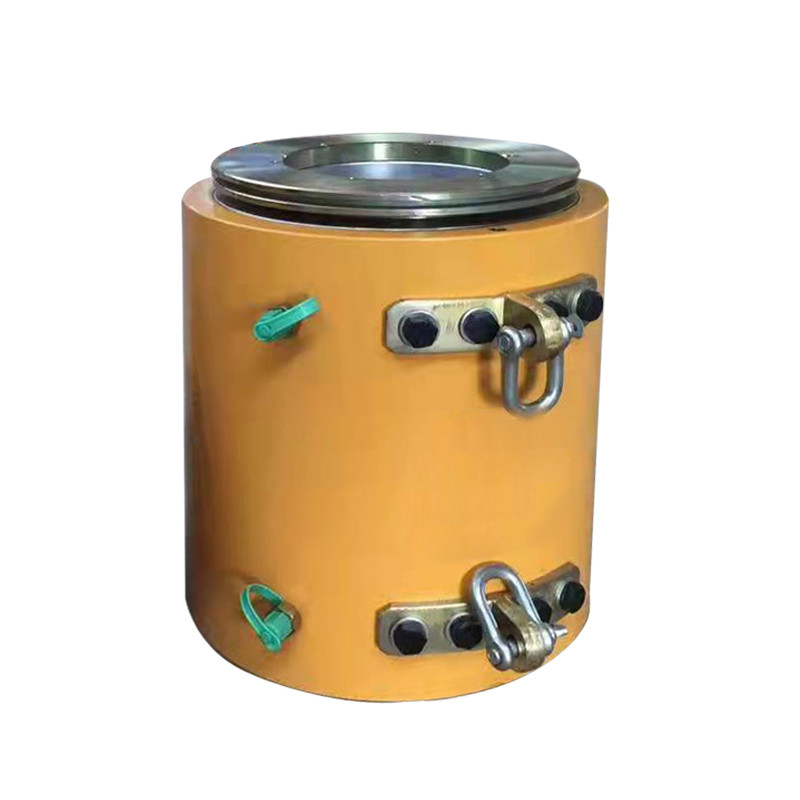

جک تنش هیدرولیک 100-650T هوشمند ماشین ساخت پل CE 1


اطلاعیه های عملیاتی جک هیدرولیک فشاری چند رشته ای

1. در طول ساخت کشش پیش تنیده، جک کششی باید با گیج روغن کالیبره شود.
2. تجهیزات کشش پیش تنیده و ابزار ناهماهنگی پیش تنیده باید مطابق مدل جک در دفترچه راهنمای ابزار ناهمتراز استفاده شود.
3. قبل از استفاده از جک، جک، پمپ روغن و گیج فشار روغن باید توسط مؤسسه فنی اندازه گیری قانونی مجاز از طرف اداره ذیصلاح به موقع کالیبره شده و ضریب تصحیح آن تعیین شود.شماره ساعت و شماره جک با هم نصب و استفاده می شوند.
4. قبل از کشش، مقدار متناظر قرائت گیج روغن بارگذاری درجه بندی شده و نیروی کشش باید طبق فرمول ضریب تصحیح محاسبه شود.
