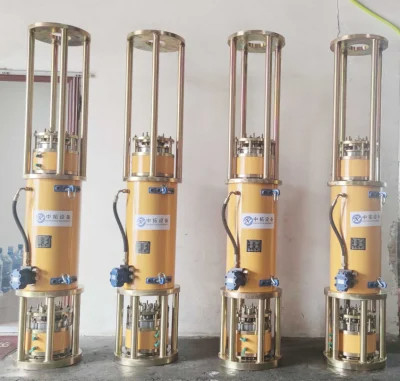

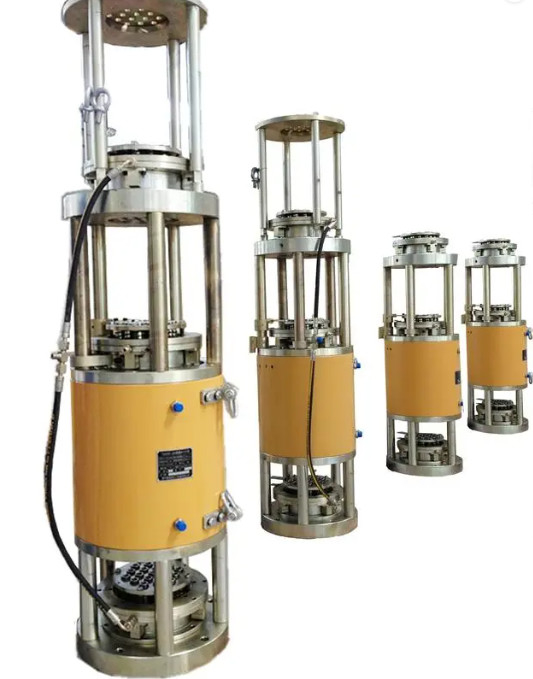

جک رشته هیدرولیک 600 تنی سیلندر 500 میلی متری با سیستم بالابر سنکرون

جک رشته هیدرولیک 600 تن با سیستم بالابر سنکرون

معرفی جک بالابر سنکرون

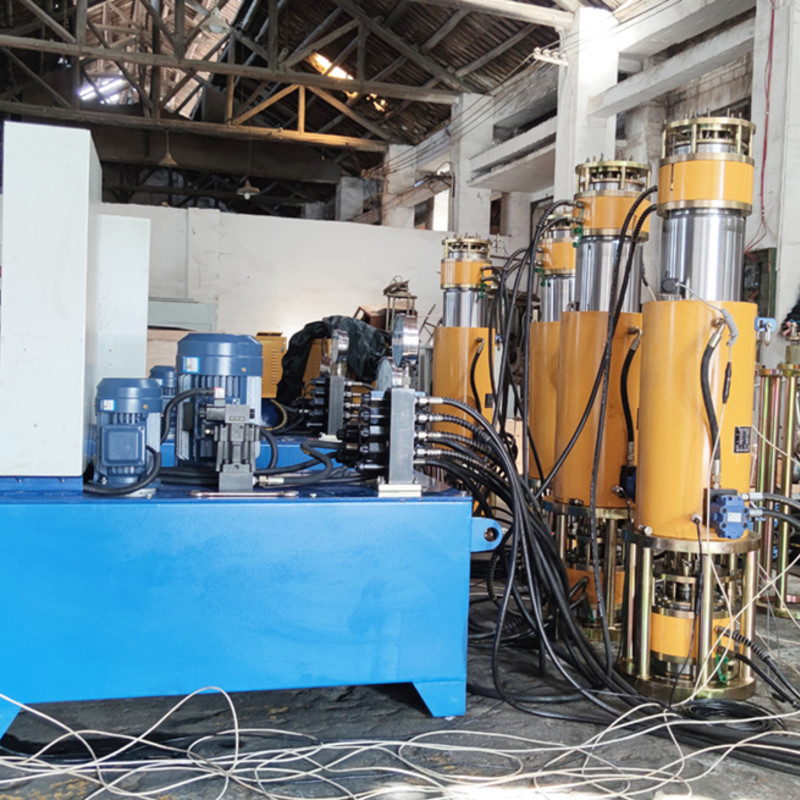

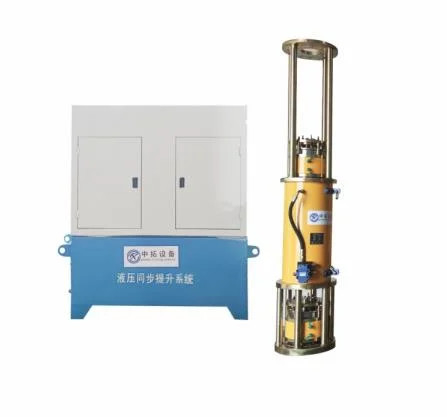

جک بالابر سنکرون نوع جدیدی از تجهیزات بالابر قطعات در مقیاس بزرگ است که عمدتاً از جک بالابر، ایستگاه پمپ هیدرولیک و سیستم کنترل تشکیل شده است.اصل این است که فناوری لنگر پیش تنیده را با فناوری جک هیدرولیک ادغام کنید، رشته فولادی را از طریق لنگر لنگر کنید، و سپس از رایانه برای کنترل مرکزی جریان و فشار روغن توسط ایستگاه پمپ هیدرولیک استفاده کنید، پیستون جک بالابر را هدایت کنید. برای امتداد و جمع شدن، و راندن سیم فولادی.سیم و اجزای رشته‌ای بلند و پایین می‌آیند تا به بلند کردن و پایین آمدن همزمان اجزای بزرگ دست یابند.

پارامتر فنی جک بالابر سنکرون

اصل کار جک بالابر سنکرون

برای ادغام فناوری لنگر لنگر پیش تنیده با فناوری جک هیدرولیک، رشته فولادی را از طریق لنگر متصل کنید و سپس از رایانه برای کنترل مرکزی جریان و فشار روغن خروجی ایستگاه پمپ هیدرولیک استفاده کنید.
این دستگاه پیستون جک را به سمت امتداد و انقباض (دستگاه حسگر جابجایی) هدایت می‌کند و رشته فولادی و قطعه را مجبور می‌کند تا بالا، پایین و به طور پیوسته ترجمه شوند تا حرکت کلی بلند کردن (ترجمه) و پایین آمدن همزمان را تحقق بخشد.

زمینه های قابل اجرا جک بالابر سنکرون

به طور گسترده در بالا بردن یا پایین آوردن قطعات ساختاری در مقیاس بزرگ در داخل و خارج از کشور استفاده می شود، مانند بالا بردن تیرهای جعبه فولادی پل ها، پایین آوردن پایه های پل و سرریزها، بالا بردن یا پایین آوردن رنگ آبی آویزان، بالا بردن دودکش. سیلندرهای داخلی فولادی نیروگاه‌ها یا کارخانه‌های شیمیایی، بالا بردن درام‌های بخار و استاتورهای نیروگاه‌ها، نصب جرثقیل دروازه‌ای، گاراژ تعمیر و نگهداری هواپیما، سالن بدنسازی و سایر سازه‌های فولادی و سایر سازه‌های بسیار بالا و فوق‌سنگین در مقیاس بزرگ.

ویژگی های عملکرد جک بالابر سنکرون

• اصل: بالا بردن سازه های فولادی بزرگ، برپایی پل بزرگ، موقعیت سکوی بزرگ اقیانوسی.

• تجهیزات بالابر کوچک، سبک وزن، ظرفیت حمل بزرگ، نصب آسان و انعطاف پذیر، به ویژه برای فضاهای کوچک یا قطعات داخلی با تناژ بزرگ مناسب است.

با گسترش ترکیب تجهیزات، وزن، دهانه و مساحت را بدون محدودیت افزایش دهید.

• استفاده از یک رشته آرامش کم، تا زمانی که یک نقطه بلند کردن بار معقول، ارتفاع بالابر محدود نباشد.

• جک بالابر دارای خاصیت خود قفل شدن حرکت معکوس است تا فرآیند بلند کردن را بسیار ایمن کند و قطعات را می توان به طور قابل اعتماد در هر موقعیتی در طول فرآیند بلند کردن قفل کرد.

• درجه بالایی از تجهیزات اتوماسیون، آسان برای کار و انعطاف پذیر، با عملکرد خودکار، عملیات نیمه اتوماتیک، تنظیم تک نقطه، عملیات دستی، و عملیات دیگر.صفحه نمایش دارای نمایشگر کریستال مایع است، صفحه نمایش لمسی بسیار بصری است.و سیستم کنترل مجهز به برنامه حفاظتی خود تصحیح کننده است، حتی اگر سوء استفاده باعث بروز حوادث امنیتی نشود.

• ساخت با این تجهیزات، دوره ساخت کوتاه، هزینه کم، بازده اقتصادی خوب.

فرآیند و فناوری جک بالابر سنکرون
1. دامنه کاربرد
این فناوری برای بلند کردن کلی آنتن‌های دکل فولادی برج‌های تلویزیون و بلند کردن کلی شبکه‌ها، سقف‌ها، روگذرهای فولادی و سایر اجزای کارهای عمومی در مقیاس بزرگ مانند سالن‌های ورزشی، استخرها، آشیانه‌ها، تئاترها، انتظار ( کشتی) اتاق ها و غیره بلند شدن کلی تیر اصلی جرثقیل و لغزش خرپا فولادی سقف (پوشش) ساختمان اصلی ترمینال فرودگاه.
2. روش ها و ویژگی ها
روش بلند کردن
در حال حاضر، روش‌های «باربر تعلیق رشته‌های فولادی، خوشه جک بالابر هیدرولیکی و هماهنگ‌سازی کنترل کامپیوتری» بیشتر مورد استفاده قرار می‌گیرند.دو روش به شرح زیر وجود دارد:
①نوع بالابر (یعنی نوع بالابر): جک بالابر هیدرولیک بر روی ستون دائمی سازه باربر تنظیم می شود، انتهای بالایی رشته فولادی معلق با جک بالابر هیدرولیک از طریق هسته ثابت (لنگر) شده است. ، و انتهای پایینی و عضو بالابر با ابزار مخصوص لنگر و لنگر انداخته می شود.جک بالابر هیدرولیک که به هم متصل شده اند، مانند "بلند کردن آب از سکوی خوب"، رشته فولادی را نگه می دارد و آن را بالا می برد، در نتیجه قطعه را تا ارتفاع نصب بالا می برد.این طرح از نوع بالابر کششی است.
②نوع صعود (نوع قطب صعود): انتهای بالایی رشته فولادی معلق روی سازه دائمی (یا پایه یا تاسیسات تقویت موقت متصل به جسم دائمی) ثابت می شود و جک بالابر هیدرولیک در انتهای پایینی تنظیم می شود. رشته فولادی (جک بالابر هیدرولیک لنگر به قطعه متصل است)، مانند یک "تیر صعود میمون"، جک بالابر هیدرولیک رشته فولادی را نگه می دارد و بالا می رود، در نتیجه قطعه را تا ارتفاع نصب بالا می برد.
نوع صخره نوردی برای بلند کردن اعضای قائم با ارتفاع بالابر، سطح برآمدگی عمومی و وزن نسبتاً سبک، مانند آنتن های دکل فولادی برج های تلویزیون، مناسب ترین است.
