دکل حفاری خزنده هیدرولیک 380 ولت
,دکل حفاری خزنده هیدرولیک 5.8 کیلوگرم
,دستگاه حفاری سنگ
-
نوع قدرتدیزل
-
ولتاژ380 ولت
-
وزن5.8 کیلوگرم
-
قطر حفاری90 میلی متر، 105 میلی متر
-
عمق حفاری30 متر
-
کالیبر میله مته89/76mm*3m/pc
-
قطر حفاری90-150 میلی متر
-
فشار کاری0.7-1.7Mpa
-
مصرف هوا9-14 متر مکعب در دقیقه
-
ابعاد (L*W*H)6500mm*2210mm*2700mm
-
محل منبعچین
-
نام تجاریZT
-
گواهیCE ISO
-
شماره مدلZTC153
-
مقدار حداقل تعداد سفارش1 کامپیوتر
-
قیمتUSD15000-22000/PC
-
جزئیات بسته بندیجعبه ی چوبی
-
زمان تحویل7-15 روز کاری
380 ولت هیدرولیک کاوشگر سوراخ کن سنگ سوراخ کن ماشین برای ساخت پل جاده ای
دستگاه حفاری سنگ برای پایه های مهندسی ساخت و ساز ساختمان پل جاده ای

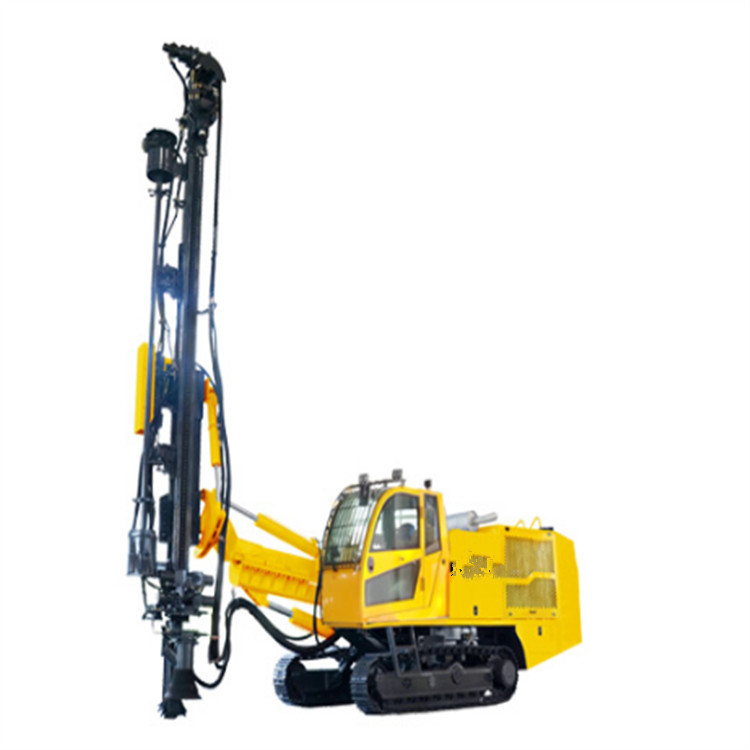

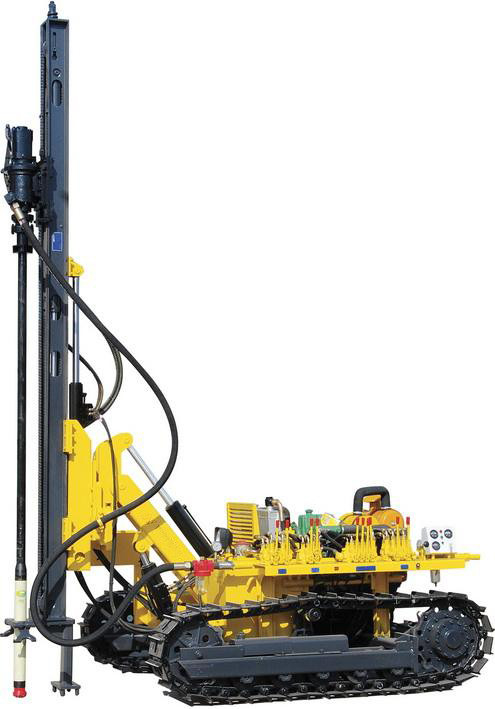

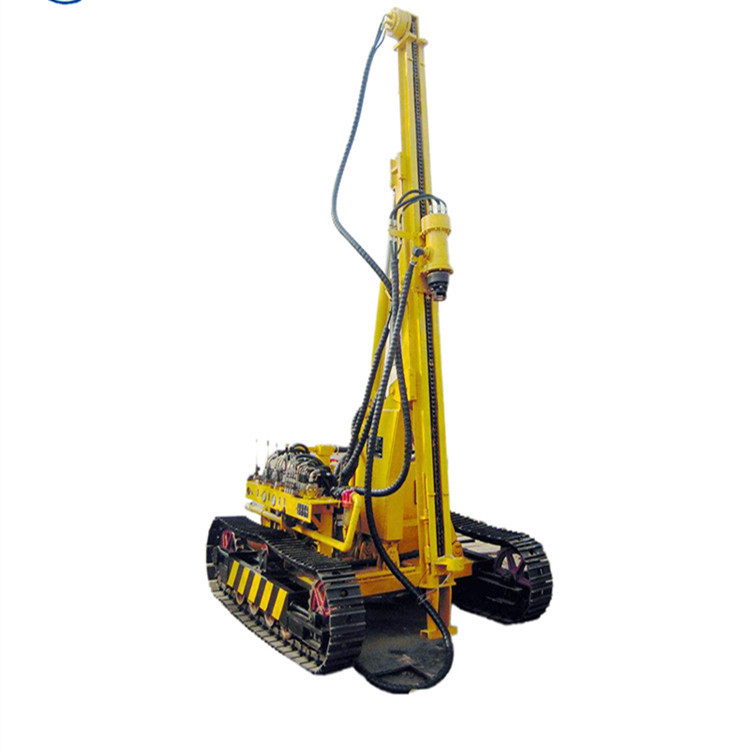

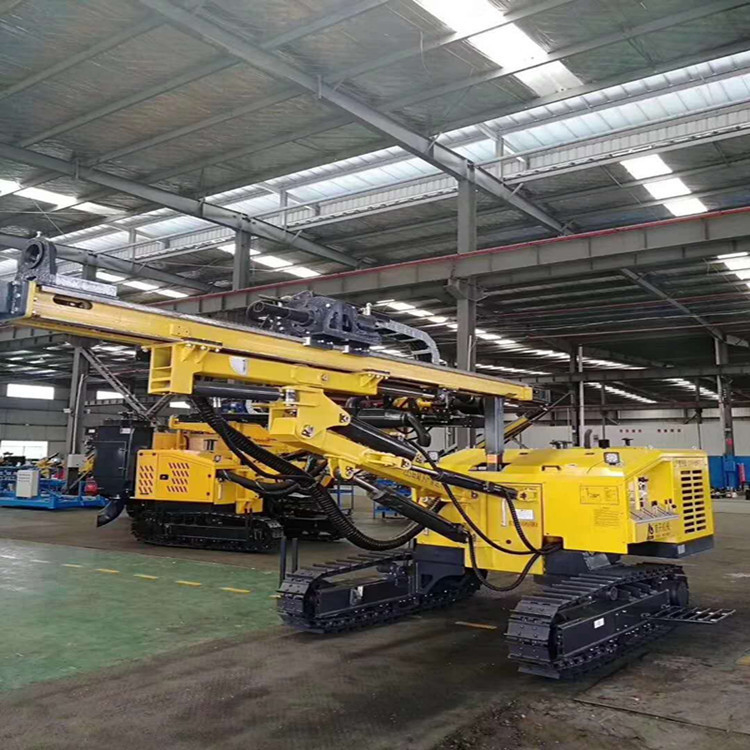

توضیحات دستگاه حفاری زاپتور ZTC153
1، سیستم پیشرانه جدید
استفاده از سیستم پیشبرد زنجیره ای هیدروسیکلندر، ساختار جمع و جور، نیروی بلند کردن بزرگ و ثبات.
2، سیستم کنترل متمرکز
این دستگاه دارای سیستم هیدرولیک پیشرفته و سیستم راه هوایی است، تمام حرکات به صورت متمرکز کنترل می شوند، آسان و راحت است.
انجام دریچه هیدرولیک برای تحقق حرکات مختلف بازوی حفاری، تضمین استقرار دستگاه حفاری و بهره وری بالا برای حفاری سنگ.
دریچه گاز تک جهت طراحی شده ویژه در سیستم هیدرولیکی می تواند تنظیم سرعت بدون گام را برای چرخش تحقق بخشد تا کاربرد برای لایه های مختلف سنگ و کارایی کار را افزایش دهد.
3، قدرت قابل اعتماد مطابقت
فراهم کردن موتور دیزل YC4D80-T21 56kw و موتور الکتریکی 45kw برای این دستگاه حفاری.
مخزن آب و رادیاتور روغن هیدرولیک تضمین می کند که سیستم هیدرولیک دیزل و دستگاه حفاری به طور ایمن و قابل اعتماد کار می کند.
پمپ تک گیر متصل به ترتیب از طریق دریچه تغییر مسیر نیروی محرک سیستم پیشر و سیستم چرخش را فراهم می کند. سیستم هیدرولیک پایدارتر و قابل اعتماد تر است.
4، زنجیره کشش برای محافظت از تمام لوله های هوا و لوله های روغن از آسیب، افزایش عمر خدمت لوله.
5، سر قدرت قوی با موتور دوگانه
درایو چرخش دارای ریدوکتور دنده سیاره ای و موتور نوسان با تکنیک پیشرفته خارجی است.
6، دستگاه حفاظت از دیزل
سیستم تنفس طبیعی ترکیبی از فیلتر هوای بیابان، فیلتر هوا دوم و فیلتر روغن برای بهبود کاربرد در محیط خصمانه و عمر کار دیزل
دستگاه حفاری از منبع هوای پاک از کمپرسور هوا استفاده می کند و راه تنفس طبیعی دیزل را قطع می کند.
دریچه گاز یک طرفه می تواند جریان هوا دیزل را تنظیم و ثبات دهد.
خشک کن هوا می تواند آب را از منبع هوا از کمپرسور هوا به طور موثر حذف کند.
7، قابل اعتماد چهار چرخ و یک کمربند
کمربند گريختگي ادغام شده به راحتی با عملکرد قابل اعتماد نصب می شود.
چرخ زنجیره ای، بهار کش و سیلندر تورگور می تواند درجه مناسب کش کمربند خزنده را تضمین کند.
استفاده از ZTC153 دستگاه حفاری خزنده:
پارامترهای فنی دستگاه حفاری زاپر ZTC153:
| قطر حفاری | φ90-φ150 میلی متر | عمق حفاری | 30 متر | |
| سختی سنگ | f=6~20 | سرعت سفر | 2.5 کیلومتر در ساعت | |
| توانایی صعود | 30° | سیستم الکتریکی | 24 ولت | |
| نوع قدرت | موتور دیزل و موتور الکتریکی | ظرفیت مخزن دیزل | 70(L) | |
| ظرفیت مخزن روغن | 155(L) | کل وزن ماشین | 5.8t | |
| ابعاد حمل و نقل (طول×عرض×ارتفاع) | 6500×2210×۲۷۰۰ میلی متر | |||
| سیستم محرک | مدل موتور دیزل | YC4D80-T21 | ||
| قدرت خروجی موتور دیزل/سرعت | 56kW/2200rpm | |||
| مدل موتور الکتریکی | Y-B35-225M | |||
| قدرت موتور موتور الکتریکی/سرعت چرخش | 45kW/1450 rpm | |||
|
سر قدرت (دو موتور) |
(14MPa)چرخش خروجی | 3200N·m | ||
| سرعت چرخش خروجی | 60 دور در دقیقه,90 دور در دقیقه,120 دور در دقیقه,200 دور در دقیقه | |||
| پروپلر | روش تغذیه | بطری روغن به زنجیره | ||
| یک بار طول حرکت | ۳۰۰۰ میلی متر | |||
| جبران طول رانش | ۹۰۰ میلی متر | |||
| نیروی رانش | ~15kN | |||
| نیروی بلند کردن | ~20kN | |||
| سرعت رانش | 0.8 متر در ثانیه | |||
| سرعت حرکت سریع | 1.5 متر/ ثانیه | |||
| سرعت بلند کردن | 0.8 متر در ثانیه | |||
| سرعت بلند کردن سریع | 1.5 متر در ثانیه | |||
| سیستم هیدرولیک | حداکثر فشار در سیستم هیدرولیک | 17.5MPa | ||
| فشار کاری دستگاه حفاری | 17.5MPa | |||
| حداکثر فشار محرک | 16MPa | |||
| حداکثر فشار بلند کردن | 17.5MPa | |||
| فشار حداکثر در جهت جلو | 14MPa | |||
| فشار حداکثر فشار سر قدرت | 17.5MPa | |||
| حداکثر فشار کاری سیلندر موقعیت | 17.5MPa | |||
| زاویه دستگاه حفاری | بالاترین سوراخ افقی | 3.8m | ||
| پایین ترین سوراخ افقی | 0.30 متري | |||
| زاویه تکان دادن بازوی حفاری | سمت چپ 31°،راست 32° | |||
| زاویه پرتاب بازوی حفاری |
افقی پایین 23°، افقی 55° |
|||
| زاویه پرتاب قاب |
افقی به پایین 100°، افقی به سمت بالا 13° |
|||
| زاویه حرکت قاب |
مرکز به سمت چپ 90° مرکز به سمت راست 90° |
|||
پارامترهای فنی کمپرسور هوا مطابقت یافته از دستگاه حفاری زلزله ای ZTC153T:
| مدل | 18 تا 17 |
| جابجایی گاز (m3/min) | 18 |
| فشار جابجایی گاز ((بار) | 17 |
| محتوای گاز (L) | 189 |
| محتوای روغن روان کننده ((L) | 105 |
| تولید کننده موتور دیزل | کمیسیون |
| مدل | 6CTA8.3-C260 |
| مقدار سیلندر | 6 |
| قدرت نامی ((kW) | 194 |
| سرعت چرخش نامی ((rpm) | 1400 |
| میزان روغن دیزل ((L) | 24 |
| محتوای مایع خنک کننده ((L) | 60 |
| باتری | 6-QW-165MF*2 |
| مقدار مخزن سوخت ((L) | 380 |
| ابعاد (ملی متر) | 49808*1980*2320 |
| وزن (کیلوگرم) | 4500 |
| اندازه دریچه تهویه | 1-G2 ∙ 1-G1 ∙ |
| مدل | 18 تا 17 |
| جابجایی گاز (m3/min) | 18 |
| فشار جابجایی گاز ((بار) | 17 |
| محتوای گاز (L) | 189 |
| محتوای روغن روان کننده ((L) | 105 |
| تولید کننده موتور دیزل | کمیسیون |
| مدل | 6CTA8.3-C260 |
| مقدار سیلندر | 6 |
| قدرت نامی ((kW) | 194 |
| سرعت چرخش نامی ((rpm) | 1400 |
| میزان روغن دیزل ((L) | 24 |
| محتوای مایع خنک کننده ((L) | 60 |
| باتری | 6-QW-165MF*2 |
| مقدار مخزن سوخت ((L) | 380 |
| ابعاد (ملی متر) | 49808*1980*2320 |
| وزن (کیلوگرم) | 4500 |
| اندازه دریچه تهویه |
1-G2 ∙ 1-G1 ∙ |
